معرفی کامل انواع کابل خودنگهدار

کابل خودنگهدار یکی از انواع سیم و کابل قابل استفاده در خطوط انتقال جریان برق است. امروزه از انواع کابل خودنگهدار به عنوان یکی از ارزان‌ترین تجهیزات برای انتقال جریان برق در خطوط هوایی استفاده می‌شود. در واقع کابل خودنگهدار یک جایگزین مناسب برای کابل‌های مسی لخت در خطوط هوایی است. با نصب کابل خودنگهدار در خطوط هوایی میزان رخ دادن حوادث ناشی از لخت بودن کابل‌های مسی کاهش می‌یابد.

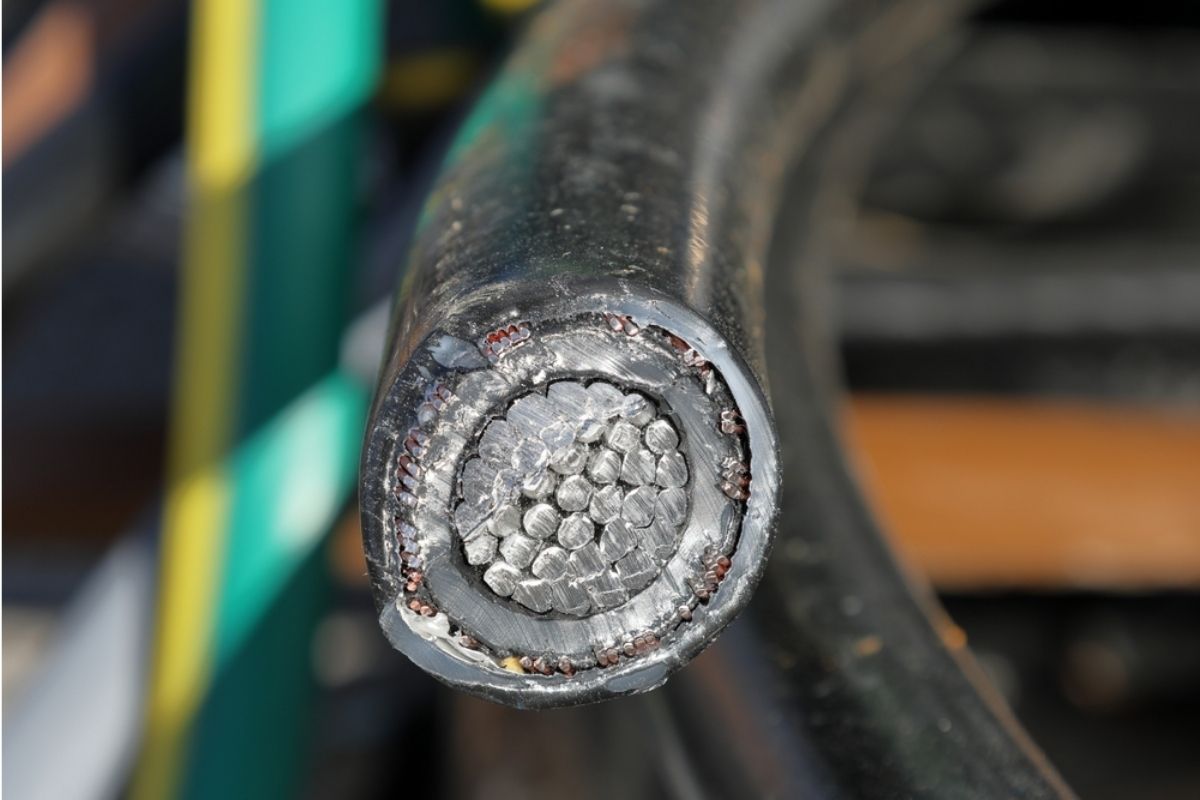

هر یک از انواع کابل خودنگهدار دارای هادی از جنس آلومینیوم و عایق پلی اتیلن کراس لینک یا شبکه‌ای هستند. این نوع کابل‌ها با روکش سیاه رنگ شناخته شده و قیمت مقرون به صرفه‌ای دارند. انواع کابل خودنگهدار بر روی تیر برق و دکل‌های هوایی نصب می‌شوند. برای نصب کابل‌های خودنگهدار باید از سیم نگهدارنده یا همان مسنجر استفاده شود. در ادامه مطلب به بررسی جزئیات بیشتری از انواع کابل خودنگهدار، کاربردها و ویژگی‌های آن‌ها می‌پردازیم.

انواع کابل خودنگهدار بر اساس تعداد رشته

یکی از مهم‌ترین معیارها برای دسته‌بندی کابل خودنگهدار، تعداد رشته است. رشته‌های کابل خودنگهدار شامل فاز، نول، روشنایی معابر و سیم نگهدارنده هستند. سیم نگهدارنده در کابل‌های خودنگهدار فشار قوی از جنس فولاد ساخته می‌شود. برای کابل‌های خودنگهدار فشار ضعیف هم از سیم نگهدارنده آلومینیومی استفاده شده و وظیفه سیم نول را برعهده دارد.

سایز کابل خودنگهدار نیز در هر یک از مدل‌ها و انواع این تجهیز با یکدیگر متفاوت است. بنابراین هنگام انتخاب این تجهیزات باید به سایز کابل خودنگهدار توجه کنید. به طور کلی انواع کابل خودنگهدار بر اساس تعداد رشته در دسته‌های زیر قرار می‌گیرند:

۱_ کابل خودنگهدار دو رشته

کابل خودنگهدار دو رشته از یک رشته فاز و یک سیم نول نگهدارنده تشکیل می‌شود. کابل خودنگهدار دو رشته، تکفاز بوده و برای مصارف خانگی و همچنین روشنایی معابر کاربرد دارد.

۲_ کابل خودنگهدار سه رشته

این نوع کابل خودنگهدار دارای یک رشته فاز، یک رشته نول نگهدارنده و یک رشته روشنایی معابر است. معمولا از کابل خودنگهدار سه رشته برای روشنایی معابر و کابل‌کشی برق تکفاز استفاده می‌شود.

۳_ کابل خودنگهدار پنج رشته

مدل‌های پنج رشته کابل خودنگهدار از سه رشته فاز، یک رشته نول نگهدارنده و یک رشته روشنایی معابر تشکیل می‌شوند. کابل خودنگهدار پنج رشته در سیستم‌های برق سه فاز و همچنین روشنایی معابر کاربرد دارد.

۴_ کابل خودنگهدار شش رشته

هر یک از انواع کابل خودنگهدار شش رشته از کنار هم قرار گرفتن سه رشته فاز، یک رشته نول، یک رشته نگهدارنده و یک رشته روشنایی معابر تشکیل می‌شوند. کابل خودنگهدار شش رشته برای سیستم‌های برق سه فاز و روشنایی معابر در شبکه‌های توزیع برق مناسب هستند.

انواع کابل خودنگهدار براساس برند

در بازار کابل‌های خودنگهدار، برندهای افلاک الکتریک، خراسان افشارنژاد، سیم‌باف، سیمیا و متال از معتبرترین تولیدکنندگان داخلی به شمار می‌آیند. این شرکت‌ها با بهره‌گیری از هادی‌های آلومینیومی، روکش‌های مقاوم در برابر اشعه UV و شرایط محیطی، و رعایت کامل استاندارد ملی ISIRI 3569، کابل‌هایی با دوام و ایمنی بالا تولید می‌کنند. کابل‌های خودنگهدار این برندها در شبکه‌های توزیع برق شهری و روستایی به‌کار می‌روند و به دلیل استحکام مکانیکی بالا، مقاومت در برابر سایش و طول عمر زیاد، انتخاب اول پیمانکاران و شرکت‌های توزیع برق هستند. تمامی این برندها در فروشگاه آرتا الکتریک با مشخصات فنی کامل و قیمت به‌روز قابل تهیه هستند.

انواع کابل خودنگهدار بر اساس ولتاژ

در صنعت برق انواع کابل خودنگهدار با در نظر گرفتن میزان ولتاژ قابل تحمل نیز دسته‌بندی می‌شوند. به این ترتیب انواع کابل خودنگهدار در سه دسته زیر قرار می‌گیرند:

۱_ کابل خودنگهدار فشار ضعیف

کابل خودنگهدار فشار ضعیف برای انتقال جریان برق با ولتاژ ۲۰۰ ولت تا ۱ کیلو ولت کاربرد دارد. این نوع کابل خودنگهدار برای انتقال جریان برق در سیستم‌هایی با ولتاژ پایین، مصارف خانگی، روشنایی معابر و ورودی خانه‌ها مناسب است.

۲_ کابل خودنگهدار فشار متوسط

در خطوط هوایی برای انتقال جریان برق با ولتاژ ۱ تا ۳۳ کیلو ولت از کابل خودنگهدار فشار متوسط استفاده می‌شود. این نوع کابل خودنگهدار برای انتقال جریان در مناطق صعب العبور، پست‌های توزیع برق، کارخانجات، معادن، روشنایی معابر و… کاربرد دارد.

۳_ کابل خودنگهدار فشار قوی

کابل خودنگهدار فشار قوی برای انتقال جریان‌هایی با ولتاژ بیشتر از ۳۳ کیلو ولت (معمولا تا ۶۳ کیلو ولت) کاربرد دارد. البته از این نوع کابل برای انتقال جریان برق با ولتاژ کمتر هم می‌توان استفاده کرد، ولی از نظر اقتصادی مقرون به صرفه نیست. زمینه استفاده از کابل خودنگهدار فشار قوی به انتقال جریان برق در مناطق صعب العبور، سیستم‌های مخابراتی، روشنایی معابر، شبکه‌های توزیع برق و… مربوط است.

مزایای استفاده از کابل‌های خودنگهدار

پیشینه استفاده از کابل خودنگهدار به اندازه کابل‌های مسی نیست، ولی این روزها استفاده از کابل خودنگهدار به سرعت در حال افزایش است. دلیل این موضوع هم به مزایای استفاده از کابل خودنگهدار ربط دارد. در ادامه مطلب به مهم‌ترین مزایای استفاده از انواع کابل خودنگهدار اشاره می‌کنیم:

• ایمنی بالا
• نصب آسان
• قیمت مقرون به صرفه
• کاهش ایجاد خطرات ناشی از برق گرفتگی
• مناسب برای خطوط هوایی انتقال جریان برق
• کمک به افزایش زیبایی شهری
• تنوع گسترده در سایز کابل خودنگهدار
• تولید مدل‌های مختلف فشار ضعیف، متوسط و قوی
• قابل نصب در مناطق صعب العبور
• بهترین انتخاب برای محیط‌های کوچک
• قابلیت انجام سرویس بر روی خطوط گرم
• امکان نصب خطوط جدید بر روی تیرهای قدیمی و افزایش ظرفیت خط
• مقاومت بالا در برابر عوامل محیطی
• کاهش میزان هزینه‌های جانبی

با در نظر گرفتن سایز کابل خودنگهدار، ولتاژ قابل تحمل، تعداد رشته و شرایط محیطی می‌توانید یکی از بهترین کابل‌های خودنگهدار را برای انتقال جریان برق انتخاب کنید.

معایب کابل‌های خودنگهدار

هر یک از انواع کابل‌هایی که برای انتقال جریان برق تولید می‌شوند، در کنار مزایایی که دارند از یک سری معایب نیز برخوردار هستند. کابل خودنگهدار هم از این موضوع مجزا نیست. مهم‌ترین معایب کابل خودنگهدار شامل موارد زیر است:

• طول عمر عایق و روکش کابل خودنگهدار چندان زیاد نیست.
• احتمال اتصال و خوردگی سیم مسی و کابل خودنگهدار در یک شبکه وجود دارد.
• ترمیم و تعمیر کابل خودنگهدار یک کار زمان بر است.
• برای تعمیر شبکه‌های دارای کابل خودنگهدار باید از تجهیزات ویژه استفاده شود.
• میزان تلفات انرژی در سیستم‌های دارای کابل خودنگهدار، بیشتر است.

معایب کابل‌های خودنگهدار منجر به کاهش میزان استفاده از این تجهیزات نمی شود. بلکه انواع کابل خودنگهدار به واسطه مزایای گسترده‌ای که دارند، در حوزه‌های مختلف نصب می‌شوند.
