یکی از پرکاربردترین ابزارها در صنابع مختلف که برای اندازه‌گیری قطعات با دقت بالا و میکرونی مورد استفاده قرار می‌گیرد، میکرومتر می‌باشد. میکرومترها انواع مختلفی دارند که با توجه به نیاز کاربر انتخاب می‌شود و می‌توان گفت تقریبا برای هر نوع اندازه‌گیری یک میکرومتر طراحی شده است. در این مقاله به بررسی انواع میکرومتر و ویژگی‌های آن می‌پردازیم.
میکرومتر چیست و چه کاربردی دارد؟
میکرومتر یکی از ابزارهای اندازه‌گیری دقیق است که برای اندازه‌گیری قطعات با دقت بالا استفاده می‌شود و یکی از ابزارهای لازم و ضروری در صنایع مختلف، به‌ویژه ماشین‌کاری، تراشکاری، قالب‌سازی و کنترل کیفیت است. با استفاده از میکرومتر می‌توان ابعاد مختلف داخلی، خارجی، ضخامت را اندازه گرفت و دقت آن از خط‌کش یا کولیس به مراتب بیشتر است.
اساس عملکرد میکرومتر به این صورت است که کاربر با چرخاندن بخش مدرج ابزار، باعث حرکت فک متحرک به سمت فک ثابت شده و پس از مماس شدن با سطح قطعه کار می‌توان اندازه نهایی را مشاهده کرد. میزان دقت اندازه‌گیری به نوع میکرومتر، طراحی مکانیزم و وضوح درجه‌بندی (Resolution یا Graduation) آن بستگی دارد.
کاربرد میکرومتر در اندازه‌گیری قطعات
مهم‌ترین کاربرد میکرومتر، اندازه‌گیری ابعاد قطعاتی است که به دقت بالا نیاز دارند. برای مثال، در کارگاه تراشکاری می‌توان از میکرومتر اینسایز برای اندازه‌گیری قطر یک شفت، در صنعت تولید برای بررسی ضخامت ورق‌های فلزی و در بخش کنترل کیفیت برای مقایسه ابعاد قطعات ساخته‌شده با اندازه‌های تعیین‌شده استفاده کرد.
همچنین میکرومتر در بررسی تلرانس‌های ابعادی اهمیت دارد؛ زیرا در تولید قطعات صنعتی، اختلاف‌های بسیار کوچک در اندازه ممکن است بر نحوه مونتاژ، عملکرد یا کیفیت نهایی محصول تأثیر بگذارد. البته انتخاب نوع میکرومتر باید متناسب با شکل قطعه، محدوده اندازه‌گیری و دقت موردنیاز انجام شود.
دقت اندازه‌گیری در میکرمتر یعنی چی؟
در مشخصات فنی میکرومتر، سه اصطلاح Accuracy (دقت اندازه‌گیری)، Graduation (دقت درجه‌بندی) در میکرومترهای ورنیه و Resolution در میکرومترهای دیجیتال به دو ویژگی متفاوت اشاره دارند. این مفاهیم به هم مرتبط‌اند، اما نمی‌توان آن‌ها را به‌جای یکدیگر استفاده کرد.
دقت اندازه‌گیری یا Accuracy
دقت اندازه‌گیری نشان می‌دهد مقدار اندازه‌گیری‌شده میکرومتر تا چه اندازه به مقدار واقعی یا مرجع نزدیک است. برای مثال، اگر یک میکرومتر دارای دقت اندازه‌گیری ±۲ میکرون باشد، در شرایط مشخص و مطابق تعریف سازنده، خطای اندازه‌گیری آن نباید از این محدوده تجاوز کند.
دقت درجه‌بندی (تفکیک‌پذیری) یا Graduation و Resolution
Graduation به فاصله یا گام بین خطوط متوالی مقیاس مدرج اشاره دارد. در میکرومترهای ورنیه، این مقدار نشان می‌دهد هر تقسیم روی خط‌کش یا استوانه مدرج چه اندازه‌ای را نشان می‌دهد. برای مثال، اگر فاصله درجه‌بندی یک میکرومتر برابر با ۰٫۰۱ میلی‌متر باشد، هر تقسیم روی مقیاس مربوطه معادل ۰٫۰۱ میلی‌متر است. Resolution نیز به همین دقت در میکرومتر‌ّای دیجیتال گفته می‌شود و به کوچک‌ترین تغییر در مقدار اندازه‌گیری‌شده گفته می‌شود که دستگاه قادر به نمایش یا تشخیص آن است.
در نهایت، هنگام انتخاب میکرومتر باید هر سه ویژگی را جداگانه بررسی کرد. برای کاربردهای دقیق صنعتی، تفکیک‌پذیری بالا به‌تنهایی کافی نیست و دقت اندازه‌گیری نیز باید متناسب با نیاز اندازه‌گیری باشند.

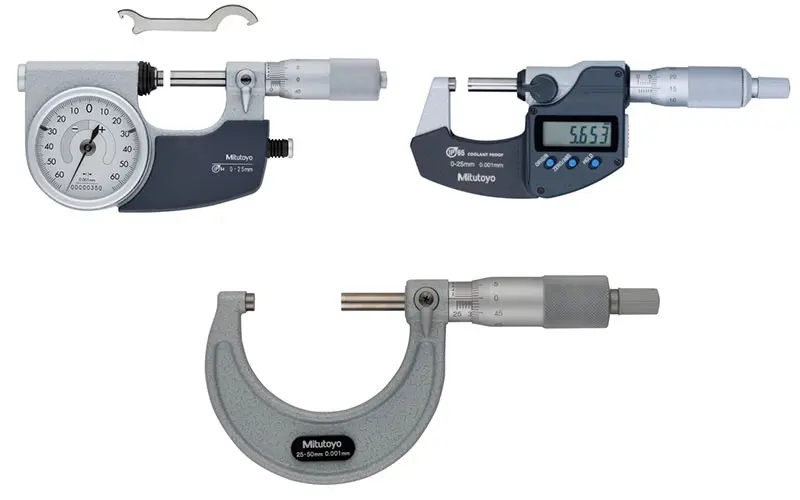

انواع میکرومتر از نظر نحوه نمایش اندازه
انواع مختلف میکرومتر کمک می‌کند که هر اندازه‌گیری متناسب با نوع قطعه انجام شود و کاربر بتواند به بالاترین دقت در اندازه‌گیری برسد. میکرومترها از نظر نحوه نمایش و خواندن مقدار اندازه‌گیری‌شده به چند گروه تقسیم می‌شوند. دو نوع رایج در این دسته‌بندی، میکرومتر ورنیه (ساده) و میکرومتر دیجیتال هستند، البته میکرومترهای عقربه‌ای (پاسامتر) نیز جزو دسته‌بندی سوم محسوب می‌شوند که مقادیر در آن از طریق صفحه ساعتی خوانده می‌شود. تمامی مدل‌ها برای اندازه‌گیری دقیق ابعاد قطعات به کار می‌روند، اما در نحوه نمایش عدد، سهولت قرائت و امکانات جانبی تفاوت دارند.
میکرومتر ساده یا ورنیه
میکرومتر ورنیه یکی از رایج‌ترین ابزارهای اندازه‌گیری دقیق است که مقدار اندازه‌گیری را با استفاده از درجه‌بندی‌های حک‌شده روی ابزار نمایش می‌دهد. برای خواندن اندازه در میکرومتر ساده، ابتدا مقدار اصلی از روی غلاف مدرج خوانده می‌شود. سپس مقدار مکمل از روی درجه‌بندی طبلک به دست می‌آید و با مقدار اصلی جمع می‌شود.
میکرومترهای ساده به باتری نیاز ندارند و در صورت نگهداری صحیح، می‌توانند برای مدت طولانی در محیط‌های صنعتی و کارگاهی مورد استفاده قرار گیرند. بااین‌حال، خواندن اندازه در این مدل‌ها به مهارت کاربر و تشخیص صحیح خطوط مدرج وابسته است.

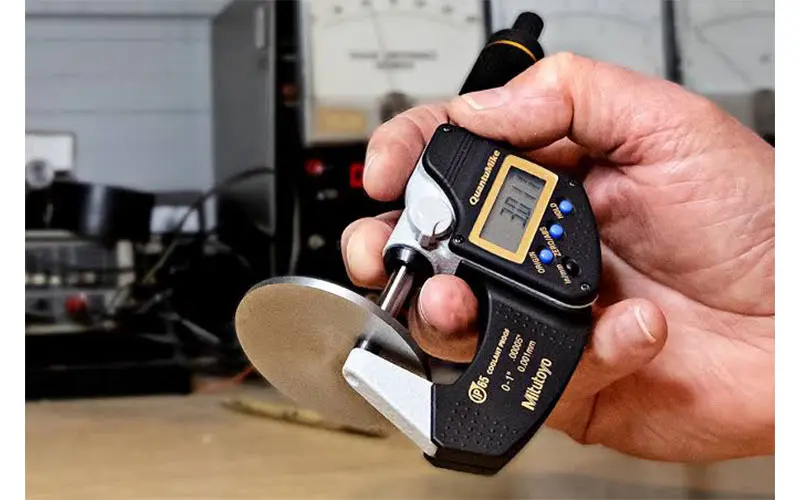

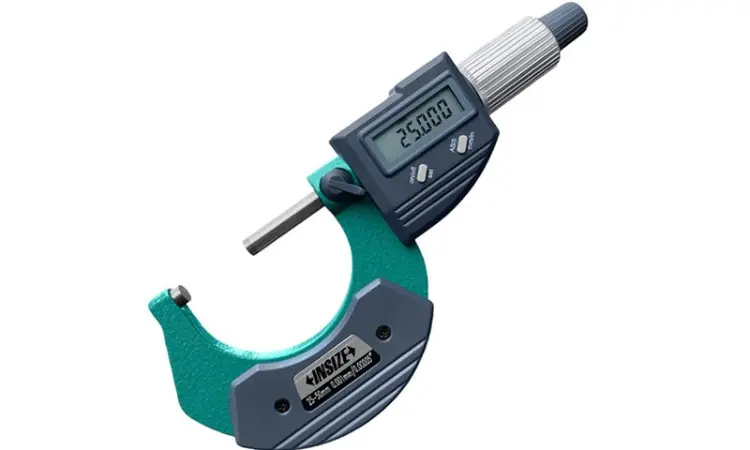

میکرومتر دیجیتال
میکرومتر دیجیتال مقدار اندازه‌گیری‌شده را به‌صورت عددی روی نمایشگر، معمولا از نوع LCD، نشان می‌دهد. برای استفاده از میکرومتر دیجیتال، کاربر قطعه را بین سطوح اندازه‌گیری قرار می‌دهد و پس از برقراری تماس مناسب، عدد نمایش‌داده‌شده را می‌خواند. به این ترتیب، نیازی به جمع‌کردن مقادیر غلاف و طبلک یا تفسیر خطوط مدرج نیست.
بسته به مدل و امکانات دستگاه، برخی میکرومترهای دیجیتال قابلیت‌هایی مانند تغییر واحد اندازه‌گیری بین میلی‌متر و اینچ، صفرکردن در موقعیت دلخواه، نگهداری مقدار نمایش‌داده‌شده و انتقال داده به تجهیزات دیگر را ارائه می‌کنند. البته تمام این امکانات در همه مدل‌ها وجود ندارند.
این ابزار در محیط‌هایی که اندازه‌گیری‌های مکرر انجام می‌شود یا سرعت قرائت اهمیت دارد، کاربرد زیادی دارد. نمایش عددی همچنین احتمال خطای ناشی از اشتباه در خواندن درجه‌بندی را کاهش می‌دهد؛ بااین‌حال، دقت نهایی همچنان به مشخصات فنی ابزار، کالیبراسیون و روش صحیح اندازه‌گیری بستگی دارد.
کدام نوع میکرومتر انتخاب بهتری است؟
انتخاب بین میکرومتر ورنیه و میکرومتر دیجیتال به شرایط استفاده و نیازهای اندازه‌گیری بستگی دارد. اگر هزینه، سادگی ساختار و عدم نیاز به باتری اهمیت بیشتری داشته باشد، میکرومتر ورنیه می‌تواند گزینه مناسبی باشد. در مقابل، اگر سرعت قرائت، سهولت استفاده و قابلیت‌های الکترونیکی موردنیاز باشند، میکرومتر دیجیتال انتخاب کاربردی‌تری خواهد بود.
نکته مهم این است که دیجیتال بودن لزوما به معنای دقت بالاتر نیست. برای مقایسه دو میکرومتر، باید مشخصاتی مانند دقت اندازه‌گیری، تفکیک‌پذیری یا دقت درجه‌بندی، خطای مجاز و قابلیت کالیبراسیون بررسی شوند؛ زیرا یک میکرومتر مکانیکی باکیفیت می‌تواند از یک مدل دیجیتال با مشخصات ضعیف‌تر، اندازه‌گیری دقیق‌تری ارائه دهد.

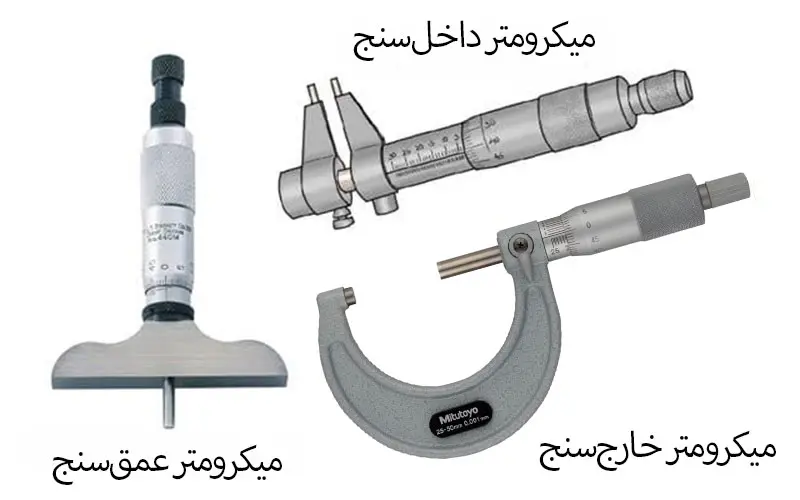

انواع میکرومتر بر اساس نوع اندازه‌گیری
میکرومترها علاوه بر تفاوت در نوع نمایش اندازه‌ها، بر اساس نوع سطحی که اندازه‌گیری می‌کنند و شکل هندسی قطعه، در مدل‌های مختلفی طراحی می‌شوند. هر مدل برای کاربرد مشخصی مناسب است؛ برای مثال، اندازه‌گیری قطر خارجی یک شفت و اندازه‌گیری قطر داخلی یک سوراخ یا عمق یک شیار بسیار با یکدیگر متفاوت هستند و به ابزارهای متفاوتی نیز نیاز دارد. شناخت این تفاوت‌ها به انتخاب میکرومتر مناسب و دستیابی به نتایج دقیق‌تر کمک می‌کند.
میکرومتر براساس نوع اندازه‌گیری در انواع میکرومتر خارج‌سنج (Outside Micrometer)، میکرومتر داخل‌سنج (Inside Micrometer)، میکرومتر عمق‌سنج (Depth Micrometer) و میکرومترهای تخصصی دیگر است که در ادامه به بررسی آن می‌پردازیم.
میکرومتر خارج‌سنج (Outside Micrometer)
میکرومتر خارج‌سنج یکی از رایج‌ترین انواع میکرومتر است که برای اندازه‌گیری ابعاد خارجی قطعات، از جمله قطر، ضخامت و طول اجسام، استفاده می‌شود. میکرومترهای خارج‌سنج معمولا در محدوده‌های اندازه‌گیری مشخصی تولید می‌شوند؛ مانند صفر تا ۲۵ میلی‌متر یا ۲۵ تا ۵۰ میلی‌متر. بنابراین، هنگام انتخاب ابزار باید به محدوده اندازه‌گیری موردنیاز توجه کرد.
میکرومتر داخل‌سنج (Inside Micrometer)
میکرومتر داخل‌سنج برای اندازه‌گیری ابعاد داخلی قطعات طراحی شده است. برخلاف مدل خارج‌سنج که قطر یا ضخامت خارجی را اندازه می‌گیرد، این ابزار برای تعیین قطر داخلی سوراخ‌ها، بوش‌ها، سیلندرها و فواصل بین سطوح داخلی به کار می‌رود.
از میکرومتر داخل‌سنج در تولید قطعات صنعتی و کنترل ابعادی محفظه‌ها و سوراخ‌های ماشین‌کاری‌شده استفاده می‌شود. برای مثال، در ساخت یک بوش فلزی، اندازه‌گیری دقیق قطر داخلی اهمیت دارد؛ زیرا این اندازه بر نحوه قرارگیری شفت و میزان لقی یا انطباق بین قطعات تاثیر می‌گذارد.
میکرومترهای داخل‌سنج بسته به طراحی، ممکن است برای اندازه‌گیری قطرهای داخلی در محدوده‌های مختلف ساخته شوند و برخی مدل‌ها از میله‌های افزایش طول برای پوشش ابعاد بزرگ‌تر استفاده می‌کنند.
میکرومتر عمق‌سنج (Depth Micrometer)
میکرومتر عمق‌سنج برای اندازه‌گیری عمق سوراخ‌ها، شیارها، فرورفتگی‌ها و پله‌های ماشین‌کاری‌شده استفاده می‌شود. این ابزار معمولا دارای یک سطح پایه صاف است که روی سطح مرجع قطعه قرار می‌گیرد و یک میله اندازه‌گیری متحرک دارد که تا رسیدن به کف بخش موردنظر پایین می‌رود.
پس از قرارگیری صحیح پایه روی سطح قطعه، میله اندازه‌گیری به سمت پایین حرکت می‌کند تا با انتهای سوراخ یا شیار تماس پیدا کند. اختلاف موقعیت میله نسبت به سطح مرجع، عمق موردنظر را مشخص می‌کند. در برخی مدل‌ها، میله‌های قابل تعویض یا افزایشی امکان اندازه‌گیری عمق‌های متفاوت را فراهم می‌کنند.

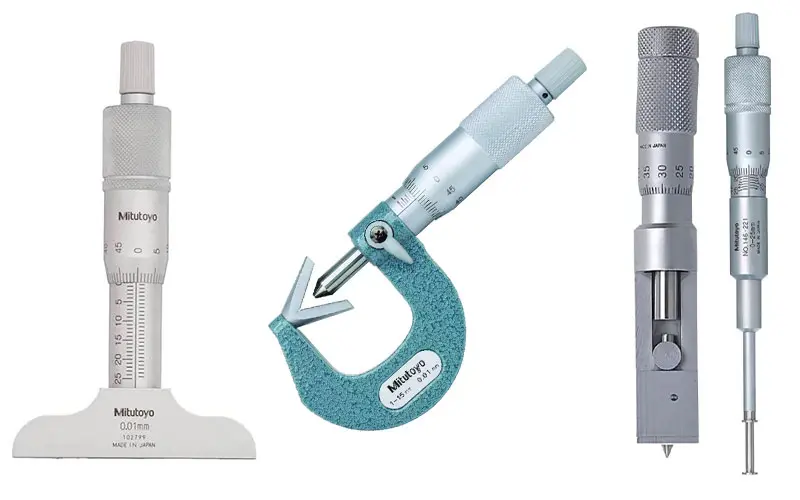

میکرومترهای تخصصی
علاوه بر سه نوع اصلی، میکرومترهایی با طراحی ویژه نیز وجود دارند که برای اندازه‌گیری ابعاد خاص یا دسترسی به سطوحی با هندسه متفاوت ساخته شده‌اند. استفاده از این ابزارها زمانی اهمیت پیدا می‌کند که میکرومتر معمولی نتواند تماس مناسبی با سطح موردنظر برقرار کند.
میکرومتر سه فک (میکرومتر سه‌فک داخل سیلندر)
میکرومتر سه‌فک داخل‌سنج ابزاری برای اندازه‌گیری قطر داخلی سوراخ‌ها، سیلندرها و قطعات دارای مجرای استوانه‌ای است. در این ابزار، سه سطح تماس معمولا به‌صورت شعاعی و هماهنگ به سمت دیواره داخلی قطعه حرکت می‌کنند و در مرکز قطعه قرار می‌گیرد تا تماس پایدار با سطوح ایجاد کند. این ساختار در مقایسه با ابزارهای دو نقطه‌ای می‌تواند قرارگیری مناسب‌تری در سوراخ ایجاد کند و اندازه‌گیری قطر داخلی را آسان‌تر سازد.
میکرومتر شیارسنج (Groove Micrometer)
میکرومتر شیارسنج ابزاری دقیق برای اندازه‌گیری پهنا و ضخامت شیارهای ایجادشده روی قطعات صنعتی است. این ابزار از نظر ساختار ظاهری با میکرومترهای خارج‌سنج تفاوت دارد و به‌گونه‌ای طراحی شده است که امکان دسترسی به شیارهای باریک و بخش‌های داخلی قطعات را فراهم کند. در قسمت انتهایی میله اندازه‌گیری آن، دو فک دیسکی‌شکل قرار گرفته‌اند که در دو طرف شیار قرار می‌گیرند و اندازه پهنای آن را مشخص می‌کنند.
طراحی باریک و کشیده میکرومتر شیارسنج، استفاده از آن را برای اندازه‌گیری شیارهای داخلی سیلندرها و قطعات مشابه امکان‌پذیر می‌کند. برای مثال، در موتور خودرو می‌توان از این ابزار برای اندازه‌گیری پهنای شیارهای محل قرارگیری رینگ پیستون استفاده کرد. همچنین، در سیلندری که چند شیار برای نصب رینگ‌های فلزی دارد، میکرومتر شیارسنج می‌تواند برای تعیین پهنای هر شیار، فاصله بین شیارها و فاصله میان دیواره‌های مشخص‌شده در ساختار قطعه به کار رود. این قابلیت به بررسی دقیق ابعاد شیارها و کنترل انطباق آن‌ها با اندازه‌های موردنیاز کمک می‌کند.
میکرومتر تیغه‌ای (Blade Micrometer)
میکرومتر تیغه‌ای جز انواع میکرومترهای شیارسنج است و دارای سطوح اندازه‌گیری باریک و تیغه‌مانند است که امکان اندازه‌گیری در فضاهای محدود را فراهم می‌کنند. این مدل برای اندازه‌گیری شیارهای باریک، پله‌ها و برخی ویژگی‌های هندسی قطعات کاربرد دارد؛ مواردی که سطوح پهن میکرومتر معمولی به‌راحتی به آن‌ها دسترسی ندارند.
میکرومتر چرخ‌دنده یا میکرومتر دنده
میکرومتر چرخ‌دنده ابزاری تخصصی برای اندازه‌گیری ابعاد دندانه‌های چرخ‌دنده است که به میکرومتر فک بشقابی (فک دیسکی) نیز معروف هستند. در چرخ‌دنده‌ها، اندازه‌گیری قطر یا ضخامت کلی قطعه به‌تنهایی برای اطمینان از صحت ساخت کافی نیست؛ زیرا ضخامت دندانه‌ها و هندسه آن‌ها بر نحوه درگیری چرخ‌دنده‌ها و انتقال حرکت تاثیر می‌گذارد. فک‌های این میکرومتر با طراحی بشقابی و به صورت پهن، امکان اندازه‌گیری ضخامت دندانه را در نقاط مشخص فراهم می‌کند.
میکرومتر پیچ یا میکرومتر گام پیچ
میکرومتر گام پیچ ابزاری تخصصی برای بررسی ابعاد رزوه‌ها و دندانه‌های پیچ است. یکی از کاربردهای اصلی آن، اندازه‌گیری قطر مؤثر رزوه است؛ قطری فرضی که نقش مهمی در نحوه درگیری پیچ و مهره دارد. برخلاف میکرومترهای معمولی که دارای سطوح تماس تخت هستند، این ابزار معمولاً از نوک‌های اندازه‌گیری متناسب با شکل رزوه استفاده می‌کند تا تماس مناسبی با نواحی مشخص‌شده برقرار شود. شکل فک‌ها به صورتی است که تاج رزوه به داخل فک V شکل از یک طرف وارد شده و فک بین شیار دو رزوه در طرف دیگر قرار می گیرد.
میکرومتر سوزنی
میکرومتر سوزنی نوعی میکرومتر تخصصی است که به‌جای فک‌های پهن و تخت، از فک‌های باریک و سوزنی‌شکل استفاده می‌کند. این طراحی امکان دسترسی به نواحی باریک، شیارهای عمیق و فضاهایی را فراهم می‌کند که فک‌های معمولی میکرومتر قادر به تماس مناسب با آن‌ها نیستند. فک‌های اندازه‌گیری در این ابزار معمولا قطر کمی دارند و می‌توانند در نقاط محدود قطعه قرار بگیرند؛ در نتیجه، اندازه‌گیری ابعاد موضعی با دسترسی دشوار آسان‌تر می‌شود. فک های میکرومتر سوزنی اغلب با زاویه ۱۵ درجه یا زاویه ۳۰ درجه عرضه می‌شوند که با توجه به نیاز کاربر می‌توان آن را تهیه نمود.
میکرومتر لوله و سیلندر
میکرومتر لوله و سیلندر برای اندازه‌گیری ضخامت دیواره لوله‌ها و ابعاد بخش‌های استوانه‌ای طراحی شده است. در برخی مدل‌ها، فک دارای سطح کروی یا هندسه‌ای ویژه است تا بتواند با سطح داخلی یا خارجی قطعه تماس مناسبی برقرار کند. این ویژگی در اندازه‌گیری ضخامت دیواره لوله‌های نازک اهمیت دارد؛ زیرا سطح خمیده قطعه ممکن است اندازه‌گیری با میکرومتر معمولی را دشوار کند. ساختار ابزار با توجه به نوع اندازه‌گیری، ضخامت دیواره یا قطر موردنظر انتخاب می‌شود.
میکرومتر ورق یا میکرومتر اندازه‌گیری ورق
میکرومتر ورق برای اندازه‌گیری ضخامت ورق‌های فلزی، پلاستیکی، کاغذی و سایر مواد نازک به کار می‌رود. یکی از ویژگی‌های رایج این ابزار، داشتن سطوح تماس پهن‌تر نسبت به میکرومترهای معمولی و کمان بلند‌تر است تا فشار اندازه‌گیری روی سطح گسترده‌تری توزیع شود. این طراحی به‌ویژه برای ورق‌های نازک یا موادی که در برابر فشار تغییر شکل می‌دهند اهمیت دارد.
میکرومتر فک جناقی (میکرومتر فک V شکل)
میکرومتر فک V شکل برای اندازه‌گیری قطر خارجی قطعاتی طراحی شده است که دارای چند لبه یا سطح استوانه‌ای منظم هستند و قرارگیری آن‌ها بین فک‌های تخت معمولی ممکن است نتیجه دقیقی ایجاد نکند. در این ابزار، یک بخش اندازه‌گیری معمولاً دارای شیار یا سطح V شکل است که قطعه را در موقعیت مناسب نگه می‌دارد و بخش دیگر با آن تماس برقرار می‌کند. این ساختار به‌ویژه برای اندازه‌گیری قطر ابزارهای برش چندلبه، مانند برخی فرزها و برقوها، کاربرد دارد.
میکرومتر کنسرو (میکرومتر درب قوطی)
میکرومتر درب قوطی ابزاری تخصصی برای اندازه‌گیری ضخامت ورق در بدنه یا درب قوطی‌های فلزی است. در این نوع میکرومتر، طراحی فک‌ها به‌گونه‌ای است که امکان دسترسی به بخش‌های موردنظر قوطی و قرارگیری مناسب سطوح تماس فراهم شود. شکل فک‌ها و فضای بین آن‌ها می‌تواند متناسب با هندسه قوطی و محل اندازه‌گیری متفاوت باشد. هدف اصلی این ابزار، کنترل ضخامت ورق و بررسی یکنواختی آن در قطعاتی است که در تولید بسته‌بندی‌های فلزی مورد استفاده قرار می‌گیرند.
جمع‌بندی…
شناخت انواع میکرومتر و تفاوت‌های آن‌ها از نظر سازوکار، نوع اندازه‌گیری و نحوه نمایش مقادیر، به انتخاب ابزار مناسب برای هر کاربرد کمک می‌کند. هر میکرومتر متناسب با ساختار و هدف طراحی خود، برای اندازه‌گیری ابعاد مشخصی به کار می‌رود و استفاده از ابزار نامناسب می‌تواند باعث ایجاد خطا در نتایج شود. آشنایی با ویژگی‌های هر مدل، علاوه بر افزایش دقت و اطمینان اندازه‌گیری، امکان تفسیر صحیح مقادیر و کنترل بهتر کیفیت قطعات را فراهم می‌کند.
