در یک واحد صنعتی، خطوط لوله فقط مسیر عبور سیال نیستند؛ سازه‌‌هایی هستند که هر روز زیر بار دما، فشار و ارتعاش کار می‌کنند. بخش بزرگی از نشتی‌ها، ترک‌های اطراف جوش و آسیب به نازل تجهیزات، نتیجه تنش‌هایی است که در طراحی خطوط لوله، مسیری برای آزادشدنشان پیش‌بینی نشده است. اتصالات انبساطی (اکسپنشن جوینت) دقیقاً برای همین ساخته می‌شوند: حرکت را در نقطه‌ای کنترل‌شده جذب می‌کنند تا تنش به جوش‌ها، تکیه‌گاه‌ها و تجهیزات حساس نرسد.
در دما و فشار بالا، رایج‌ترین انتخاب اکسپنشن جوینت فلزی است؛ قطعه‌ای با بلوز موج‌دار فولادی که اگر درست انتخاب، مهار و نصب شود، سال‌ها بدون نشتی کار می‌کند. در ادامه می‌بینیم این تنش‌ها از کجا می‌آیند، هر نوع اتصال کجا به کار می‌رود و چه نکاتی پایداری بلندمدت خط را تضمین می‌کند.
ناپایداری خطوط لوله ناشی از چیست و چگونه اتفاق می‌افتد؟
ناپایداری خط لوله معمولاً یک‌شبه اتفاق نمی‌افتد. چند عامل جدا یا هم‌زمان مثل تنش روی لوله، جوش‌ها و نازل تجهیزات را به‌تدریج بالا می‌برند تا جایی که ترک یا نشتی ظاهر شود. شناخت این عوامل اولین قدم برای انتخاب راه‌حل درست است.
انبساط و انقباض حرارتی
گرما باعث انبساط فلز و بلندتر شدن طول آن می‌شود. تغییر طول رابطه ساده ΔL = α × L × ΔT به دست می‌آید. برای مثال وقتی دمای لوله ای از جنس فولاد کربنی از ۲۰ درجه سانتی گراد به ۱۷۰ درجه میرسد، حدود ۱۸ سانتی‌متر بلندتر می‌شود. ضریب انبساط فولادهای زنگ‌نزن آستنیتی مثل ۳۰۴ و ۳۱۶ حدود ۱۶ تا ۱۷×۱۰⁻⁶ است؛ یعنی همین خط از جنس استیل حدود ۳۵ تا ۴۰ درصد بیشتر، نزدیک به ۲۵ سانتی‌متر، منبسط می‌شود.
اگر این تغییر طول راهی برای آزاد شدن نداشته باشد، به تنش تبدیل می‌شود. تنش حرارتی در لوله‌ای که کاملاً مهار شده، از رابطه σ = E × α × ΔT به دست می‌آید و برخلاف تصور رایج به طول خط بستگی ندارد. با مدول الاستیسیته حدود ۲۰۰ گیگاپاسکال، این تنش در مثال بالا به حدود ۳۵۰ مگاپاسکال میرسد؛ عددی بالاتر از تنش تسلیم فولادهای رایج لوله‌کشی مانند ASTM A106 Grade B (حدود ۲۴۰ مگاپاسکال). نیروی متناظر با این تنش هم مستقیماً به مهارها و نازل تجهیزات منتقل می‌شود. به همین دلیل کدهایی مثل ASME B31.3 دامنه تنش ناشی از جابه‌جایی را محدود می‌کنند و انعطاف‌پذیری کافی در مسیر لوله را الزامی می‌دانند.
ارتعاش
پمپ‌ها، کمپرسورها و تجهیزات دوار، نوسانی مداوم به خطوط لوله منتقل می‌کنند. این بار تناوبی در طول زمان به خستگی فلز و ترک در نقاط تمرکز تنش، مانند ریشه جوش، اتصالات رزوه‌ای و انشعاب‌های کوچک، منجر می‌شود. نکته مهم این است که بلوز فلزی در برابر ارتعاش پرفرکانس حساس است و اگر فرکانس طبیعی آن به فرکانس کاری تجهیز نزدیک باشد، دچار تشدید (رزونانس) و خستگی زودهنگام می‌شود. به همین دلیل استاندارد EJMA بررسی فرکانس طبیعی بلوز را در این شرایط توصیه می‌کند. برای جداسازی ارتعاش پمپ‌ها در دمای پایین، اتصال لاستیکی یا شیلنگ فلزی بافته‌شده (Braided Hose) معمولاً گزینه مناسب‌تری است.
نشست فونداسیون و ناهم‌محوری
تجهیزات و سازه‌ها در طول عمر پروژه کمی جابه‌جا می‌شوند و در نصب اولیه هم همیشه دقت کامل ممکن نیست. لوله‌ای که برای رسیدن به نازل «کشیده» شده باشد، از همان روز اول تحت تنش است. اتصال انبساطی ابزار اصلاح خطای نصب نیست؛ اگر ناهم‌محوری از ابتدا در طراحی آن لحاظ نشده باشد، بخشی از ظرفیت حرکتی اتصال را مصرف می‌کند و عمر آن را کاهش می‌دهد.
نیروی رانش فشار
در هر اتصال انعطاف‌پذیر بدون مهار داخلی، فشار داخلی روی سطح مؤثر بلوز نیرویی برابر «فشار × سطح مؤثر» ایجاد می‌کند که می‌خواهد دو سر قطعه را از هم دور کند. سطح مؤثر بر پایه قطر متوسط موج‌های بلوز محاسبه می‌شود که از قطر داخلی لوله بزرگ‌تر است. برای مثال، در خطی با قطر نامی ۲۰۰ میلی‌متر (۸ اینچ) و فشار ۱۰ بار، اگر قطر متوسط موج‌ها حدود ۲۵۰ میلی‌متر باشد، سطح مؤثر حدود ۰٫۰۵ متر مربع و نیروی رانش نزدیک به ۵۰ کیلونیوتن است؛ معادل وزن حدود ۵ تن. این نیرو با مجذور قطر رشد می‌کند و در خطوط بزرگ‌تر به‌سرعت به صدها کیلونیوتن میرسد. اگر مهارهای اصلی برای این بار طراحی نشده باشند، مهار جابه‌جا می‌شود یا بلوز دچار کمانش ستونی (Squirm) می‌شود و حتی بهترین جبران‌کننده هم پایداری خط را تضمین نمی‌کند.
اتصالات فلزی در سیستم لوله‌کشی چه نقشی دارند؟
اتصالات فلزی را می‌توان به دو دسته تقسیم کرد. دسته اول اتصالات ثابت‌اند، یعنی فلنج، اتصالات جوشی و رزوه‌ای. وظیفه این دسته یکپارچه‌کردن مسیر و تحمل فشار است و در برابر جابه‌جایی انعطافی ندارند. دسته دوم اتصالات انعطاف‌پذیر و جبران‌کننده‌اند که عمداً بخشی از مسیر را «نرم» می‌کنند تا حرکت و تنش، به‌جای رسیدن به نقاط حساس، در همین نقطه کنترل‌شده جذب شود.
البته جبران‌کننده مکانیکی تنها راه‌حل نیست. خم‌های طبیعی مسیر و لوپ‌های انبساطی (شکل U یا Z) بدون قطعه اضافه انبساط را جذب می‌کنند و چون نقطه ضعف یا قطعه نیازمند بازرسی جدیدی به خط اضافه نمی‌کنند، در صورت امکان اولویت دارند. اما لوپ به فضا و طول لوله بیشتر، تکیه‌گاه‌های اضافه و افت فشار بیشتر (به‌دلیل طول و زانویی‌ها) نیاز دارد. در واحدهای فشرده، خطوط با قطر بزرگ و جاهایی که جابه‌جایی زیاد و فضا محدود است، جبران‌کننده مکانیکی معمولاً انتخاب عملی‌تر است.
اتصالات انبساطی صنعتی و کاربرد آن‌ها
اتصالات انبساطی صنعتی قطعاتی هستند که بین دو بخش از خط لوله یا داکت نصب می‌شوند و جابه‌جایی ناشی از انبساط حرارتی، ارتعاش یا نشست را بدون انتقال تنش مخرب به لوله و تجهیزات جذب می‌کنند. اساس کار آن‌ها تغییر شکل کنترل‌شده بخش انعطاف‌پذیر است که می‌تواند از فلز، لاستیک تقویت‌شده یا پارچه نسوز ساخته شود. انتخاب جنس به دما، فشار و نوع سیال بستگی دارد. بسته به طراحی، این اتصالات سه نوع حرکت را جذب می‌کنند:
- محوری: کوتاه و بلندشدن در راستای محور لوله
- جانبی: جابه‌جایی دو سر نسبت به هم در راستای عمود بر محور
- زاویه‌ای: چرخش یک سر نسبت به سر دیگر
پیچش (Torsion) جزو حرکات مجاز نیست؛ حتی پیچش اندک، تنش بلوز را به‌شدت بالا میبرد و عمر آن را کوتاه می‌کند. این اتصالات در خطوط بخار، آب داغ، روغن حرارتی، خطوط فرایندی پتروشیمی و پالایشگاه، و همچنین در ورودی و خروجی توربین‌ها و مبدل‌های حرارتی کاربرد دارند.

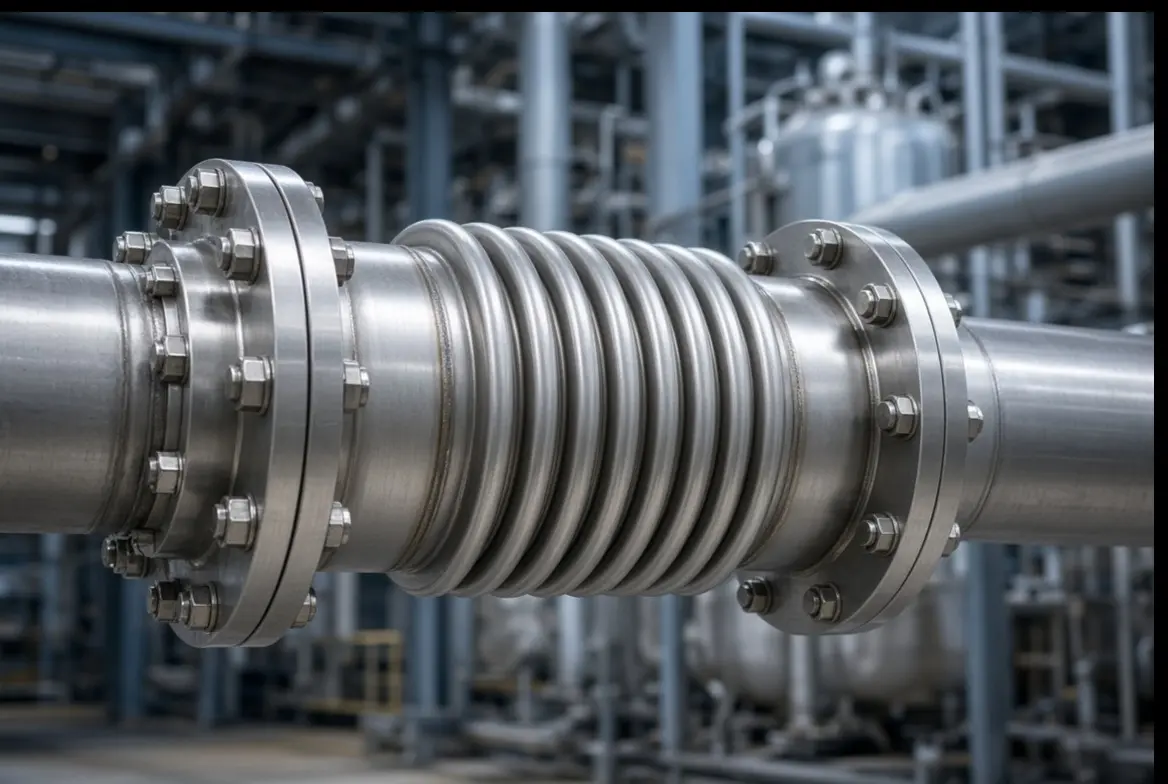

اکسپنشن جوینت فلزی؛ ساختار، انواع و مزایا
در شرایطی که دما و فشار در خطوط لوله بسیار بالاست استفاده از اکسپنشن جوینت فلزی توصیه می‌شود.. قلب اکسپنشن جوینت فلزی یک بلوز است؛ لوله‌ای با دیواره‌ی نازک با موج‌های منظم (کنوولوشن) که مثل فنر فشرده و کشیده می‌شود. بلوزهای فشار بالا را معمولاً چند لایه می‌سازند، یعنی چند لایه نازک هم‌مرکز به‌جای یک لایه ضخیم. دلیلش این است که تنش خمشی ناشی از حرکت با ضخامت هر لایه کم می‌شود، در حالی که مجموع ضخامت لایه‌ها فشار را تحمل می‌کند؛ نتیجه، انعطاف بیشتر بدون کم‌شدن ظرفیت فشار است.
یک اکسپنشن جوینت فلزی معمولاً شامل سرهای جوشی یا فلنجی، غلاف داخلی (Liner) ، پوشش خارجی (Cover) و میله‌های حمل (Shipping Bars) است که فقط برای حمل و نصب استفاده می‌شوند.
انواع اکسپنشن جوینت فلزی
انتخاب نوع اتصال فلزی بیش از هر چیز به این بستگی دارد که نیروی رانش فشار (Pressure Thrust) قرار است کجا مهار شود و چه نوع حرکتی باید جذب شود، این تصمیم مستقیماً روی طراحی مهارها و تکیه‌گاه‌ها و ایمنی سیستم اثر می‌گذارد.
| نوع | حرکت اصلی | مهار نیروی رانش فشار | کاربرد رایج |
|---|---|---|---|
| بدون مهار (Unrestrained) | محوری | مهارهای اصلی خط | خطوط مستقیم با مهار اصلی در دو طرف |
| مهاردار (Tied) | جانبی | میله‌های مهار روی خود اتصال | جابه‌جایی جانبی، به‌ویژه در آرایش دوبلوزی (یونیورسال) |
| لولایی (Hinged) | زاویه‌ای در یک صفحه | لولاها | سیستم‌های دو یا سه‌تایی برای جابه‌جایی بزرگ در یک صفحه |
| جیمبال (Gimbal) | زاویه‌ای در هر صفحه | حلقه جیمبال | مسیرهای سه‌بعدی و جابه‌جایی در چند صفحه |
| متعادل‌کننده فشار (Pressure Balanced) | محوری و جانبی | بلوز متعادل‌کننده، بدون انتقال رانش به مهار | ورودی و خروجی توربین و کمپرسور که نازل آن‌ها بار محدودی تحمل می‌کند |
شرکت آذر فراز اوستا از سازندگان و تولیدکنندگان تخصصی اکسپنشن جوینت است و هر پنج نوع پرکاربرد آن در صنایع را طراحی و تولید می‌کند. محاسبات ضخامت بلوز، گام موج‌ها و عمر خستگی در این مجموعه بر اساس استاندارد EJMA انجام می‌شود و بلوز از جنس‌های SS304، SS316L، SS321 و اینکونل، متناسب با سیال و دمای کاری ساخته می‌شود. ساخت سفارشی بر اساس نقشه و شرایط کاری هر پروژه این امکان را می‌دهد که اتصال دقیقاً با حرکات، فشار و دمای همان خط هماهنگ باشد.
برای مشاوره فنی و ثبت سفارش با ما تماس بگیرید: ۰۹۱۰۲۰۷۷۸۹۴ , ۰۲۱-۲۸۴۲۱۳۴۱
مزایای اتصالات فلزی نسبت به نوع لاستیکی و پارچه‌ای
اتصال انبساطی لاستیکی برای آب و سیالات با دمای پایین‌تر (معمولاً تا حدود ۱۰۰ تا ۱۲۰ درجه برای EPDM و در الاستومرهای خاص کمی بیشتر) و فشار متوسط مناسب است و در جذب صدا و ارتعاش عملکرد خوبی دارد. اتصال پارچه‌ای برای داکت‌های گاز داغ، مثل خروجی توربین گازی و دودکش، با فشار بسیار پایین و جابه‌جایی‌های بزرگ کاربرد دارد و برای خطوط مایع یا فشار بالا مناسب نیست.
در مقابل، اکسپنشن جوینت فلزی در دما و فشار بالا و با سیالات خورنده دوام و پایداری بیشتری دارد، کاملاً آب‌بند است و به تعویض دوره‌ای کمتری نیاز دارد. البته عمر آن نامحدود نیست. عمر بلوز فلزی به تعداد سیکل‌های حرکتی، دامنه حرکت، دمای کار و نوع سیال بستگی دارد و در طراحی بر مبنای منحنی‌های خستگی استاندارد EJMA محاسبه می‌شود.
| ویژگی | فلزی | لاستیکی | پارچه‌ای |
|---|---|---|---|
| دمای کاری | بسیار بالا | پایین تا متوسط | بالا (فقط گاز) |
| فشار کاری | بالا | متوسط | بسیار پایین |
| جذب ارتعاش و صدا | محدود | بسیار خوب | خوب |
نکات انتخاب و نصب اتصالات فلزی برای پایداری بلندمدت
پیش از انتخاب باید این اطلاعات مشخص باشد: دمای کاری و طراحی، فشار کاری، طراحی و تست، نوع سیال و آلاینده‌های آن، مقدار و نوع جابه‌جایی (محوری، جانبی، زاویه‌ای) و تعداد سیکل‌های مورد انتظار در عمر خط. انتخاب صرفاً بر پایه قطر و طول لوله از رایج‌ترین دلایل خرابی زودهنگام است.
جنس بلوز هم باید با سیال و محیط سازگار باشد. SS321 به‌دلیل تثبیت با تیتانیم برای دماهای بالا مناسب است و SS316L مقاومت به خوردگی بهتری دارد. در حضور کلرید، فولادهای زنگ‌نزن سری ۳۰۰ در معرض ترک خوردگی تنشی هستند و آلیاژهای نیکلی مانند اینکونل ۶۲۵ یا اینکولوی ۸۲۵ انتخاب مطمئن‌تری‌اند.
در عمل، فرایند انتخاب با همین اطلاعات شروع می‌شود. برای مثال، ثبت سفارش در آذر فراز اوستا با دریافت نقشه، نوع سیال، فشار و دمای کاری و بررسی میزان حرکات محوری، جانبی و زاویه‌ای آغاز می‌شود و پس از تأیید نقشه نهایی توسط کارفرما، ساخت شروع می‌شود. کنترل کیفیت هم شامل تست مایعات نافذ (PT)، در صورت نیاز رادیوگرافی (RT) و تست هیدرواستاتیک پیش از تحویل است.
استفاده از اتصالات فلزی به‌تنهایی پایداری سیستم لوله‌کشی را تضمین نمی‌کند؛ نصب و مهار درست به همان اندازه اهمیت دارد.
کلام آخر درباره نقش اتصالات فلزی در پایداری سیستم‌های لوله‌کشی صنعتی
پایداری یک سیستم لوله‌کشی صنعتی نتیجه یک زنجیره است: شناخت درست تنش‌ها، تحلیل تنش لوله، انتخاب جبران‌کننده متناسب با شرایط کار، طراحی مهار و گاید و نصب اصولی. اتصالات فلزی انعطاف‌پذیر، وقتی درست انتخاب و نصب شوند، یکی از مؤثرترین ابزارها برای کنترل این تنش‌ها هستند. برای انتخاب نوع مناسب در هر پروژه، مشورت با سازنده‌ای معتبر و ارائه اطلاعات کامل دما، فشار، سیال و جابه‌جایی ضروری است.
اگر در حال طراحی خط جدید هستید یا قصد تعویض اکسپنشن جوینت‌های فرسوده را دارید، می‌توانید مشخصات فنی پروژه را با تیم فنی آذر فراز اوستا در میان بگذارید. این مجموعه به‌عنوان سازنده اکسپنشن جوینت، پیش از ساخت، نوع و مشخصات مناسب را بر اساس شرایط کاری خط پیشنهاد می‌دهد تا هم مشاوره فنی و هم استعلام قیمت و سفارش ساخت از یک مسیر انجام شود.
سؤالات متداول
آیا هر خط لوله صنعتی به اتصال انبساطی نیاز دارد؟
خیر. اگر مسیر لوله خم و انعطاف کافی داشته باشد یا از لوپ انبساطی استفاده شود، ممکن است نیازی به اکسپنشن جوینت نباشد. تصمیم نهایی باید بر پایه تحلیل تنش لوله گرفته شود.
تفاوت اکسپنشن جوینت فلزی و لاستیکی چیست؟
نوع فلزی برای دما و فشار بالا و سیالات خورنده مناسب است. نوع لاستیکی برای دما و فشار پایین‌تر، جذب صدا و ارتعاش و هزینه کمتر انتخاب می‌شود.
اکسپنشن جوینت فلزی از چه جنسی ساخته می‌شود؟
بلوز معمولاً از فولاد زنگ‌نزن SS304، SS316L یا SS321 ساخته می‌شود و برای دماهای خیلی بالا یا سیالات حاوی کلرید از آلیاژهای نیکلی مثل اینکونل استفاده می‌شود. سرها و فلنج‌ها معمولاً از جنس لوله خط انتخاب می‌شوند.
عمر اکسپنشن جوینت فلزی چقدر است؟
عدد ثابتی ندارد. عمر آن به تعداد و دامنه سیکل‌های حرکتی، دما، فشار و شرایط سیال بستگی دارد و در طراحی بر اساس استاندارد EJMA محاسبه می‌شود.
علائم خرابی اتصال انبساطی چیست؟
تغییر شکل یا کمانش موج‌ها، ترک یا نشتی روی بلوز، خوردگی سطحی، تغییر رنگ ناشی از دمای غیرعادی، و صدا یا لرزش غیرعادی از مهم‌ترین علائم‌اند. در این موارد باید بازرسی فنی انجام شود.
