در عصر تحول دیجیتال و گذار به نسل چهارم صنعت (Industry 4.0)، مفاهیم «زمان چرخه تولید» (Cycle Time)، «راندمان کلی تجهیزات» (OEE) و «دقت تکرارپذیر» (Repeatability) بازتعریف شده‌اند. خطوط تولید مدرن در صنایعی چون خودروسازی، داروسازی، بسته‌بندی، صنایع غذایی و الکترونیک، نیازمند مکانیزم‌های محرکی هستند که بتوانند در سرعت‌های فوق‌العاده بالا، بدون اتلاف حرارتی مخرب و با بالاترین استانداردهای ایمنی و بهداشت عمل کنند.

در این میان، تجهیزات پنوماتیک (Pneumatic Equipment) به‌عنوان شریان حیاتی اتوماسیون صنعتی، پیوندی ناگسستنی میان انرژی سیالات فشرده و بازوهای مکانیکی برقرار کرده‌اند. بر خلاف تصورات سنتی که پنوماتیک را سامانه‌ای صرفاً مکانیکی می‌دانستند، سیستم‌های پنوماتیک نوین با ادغام پروتکل‌های شبکه‌های صنعتی (نظیر IO-Link، EtherCAT و Profinet) و سنسورهای مانیتورینگ وضعیت، به سیستم‌های سایبر-فیزیکی هوشمند ارتقا یافته‌اند.

در این مقاله جامع، به کالبدشکافی فنی نقش پنوماتیک در اتوماسیون، تحلیل مهندسی اجزای کلیدی (از جمله انواع جک‌ها و شیرآلات)، و مقایسه غول‌های تولیدکننده این تجهیزات نظیر فستو، شاکو، نورگرن، رکسروت، ایرتک و پارکر می‌پردازیم؛ همچنین راهنمای جامعی برای تأمین این ادوات از مرجع تخصصی پنوماتیک ایران ارائه خواهیم داد.

اکوسیستم پنوماتیک صنعتی؛ مزایای رقابتی در مقایسه با هیدرولیک و سرووموتورها

چرا هوای فشرده همچنان انتخاب اول مهندسان طراح مکانیزم‌های اتوماسیون است؟ پاسخ در ویژگی‌های فیزیکی، ترمودینامیکی و اقتصادی سیال عامل نهفته است:

1. چگالی توان به وزن بالا و پاسخ دینامیکی سریع: گاز فشرده به دلیل تراکم‌پذیری و لزجت (ویسکوزیته) بسیار پایین، قابلیت جریان با سرعت‌های نزدیک به صوت در مقاطع شیرها را دارد. این امر موجب شتاب‌گیری‌های آنی (m/s2m/s^2m/s2) در سیلندرها می‌شود؛ امری که دستیابی به آن با موتورهای الکتریکی مستلزم اینرسی بالا و تلفات حرارتی شدید است.

2. ذاتِ بدون جرقه و تمیز (Clean & Intrinsic Safety): در محیط‌های با خطر انفجار (اتمسفرهای انفجاری زون‌های ATEX) یا صنایع دارویی و اتاق‌های تمیز (Cleanrooms)، نشت روغن هیدرولیک یا جرقه الکتروموتورها فاجعه‌بار است. هوای فشرده تصفیه‌شده، سیالی سبز، خنثی و ایمن است.

3. انعطاف در برابر بار اضافی (Overload Safe): یک عملگر پنوماتیک در صورت قفل شدن مکانیکی (Stall) هرگز نمی‌سوزد و آسیبی نمی‌بیند؛ فشار هوا پشت پیستون در حد فشار خط (PmaxP_{max}Pmax​) متوقف می‌شود و با رفع گیر مکانیکی، مجدداً به کار خود ادامه می‌دهد.

4. توجیه اقتصادی در چرخه‌های کارکرد سنگین: هزینه اولیه (CAPEX) و هزینه نگهداری (OPEX) اجزای پنوماتیکی در مقایسه با سروموتورها و درایوهای پیشرفته الکتریکی به مراتب پایین‌تر بوده و برگشت سرمایه (ROI) سریعی را در خطوط تولید پرتیراژ به همراه دارد.

اجزای کلیدی پنوماتیک و نقش آن‌ها در معماری اتوماسیون مدرن

یک چرخه اتوماسیون پایدار، حاصل هماهنگی دقیق چهار بخش است: آماده‌سازی هوا (FRL)، کنترل جهت و دبی (Valves)، عملگرها (Actuators)، و اتصالات/سنسورها.

الف) جک پنوماتیک (سیلندرهای خطی و دورانی)؛ بازوان محرک خطوط تولید

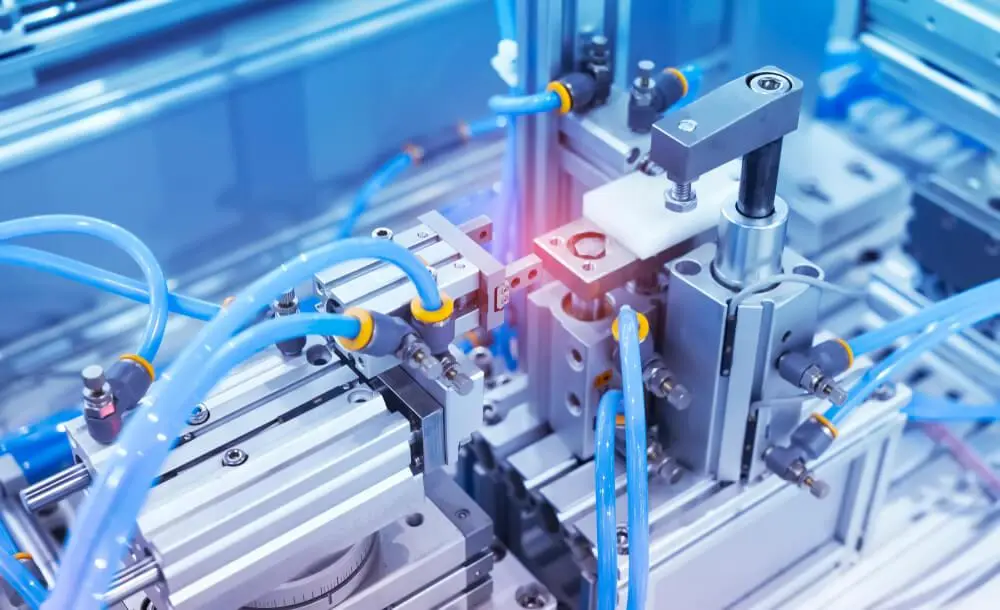

جک پنوماتیک (Pneumatic Cylinder) وظیفه تبدیل انرژی ناشی از انبساط هوای فشرده به نیروی مکانیکی خطی یا زاویه‌ای را بر عهده دارد. در کاربری‌های اتوماسیون، انتخاب جک وابسته به فاکتورهایی چون کورس حرکت (Stroke)، قطر پیستون (Bore Size)، نوع مهاربندی، و قابلیت‌های ترمز پنوماتیک (Pneumatic Cushioning) است.

انواع پرکاربرد در خطوط مدرن عبارتند از:

• جک‌های کامپکت و مینیاتوری: ایده‌آل برای فضاهای محدود مانند ماشین‌آلات مونتاژ قطعات الکترونیک و ابزار دقیق.

• جک‌های پروفیلی و میله‌دار بر اساس استاندارد ISO 15552 و ISO 6432: مناسب خطوط انتقال بار سنگین، فیکسچرها و رباتیک دروازه‌ای.

• جک‌های بدون شفت (Rodless Cylinders): مجهز به کوپلینگ مغناطیسی یا مکانیکی، برای ایجاد کورس‌های طولانی (تا چند متر) در خطوط بسته‌بندی، سورتینگ و پالت‌گذاری بدون اشغال فضای مازاد.

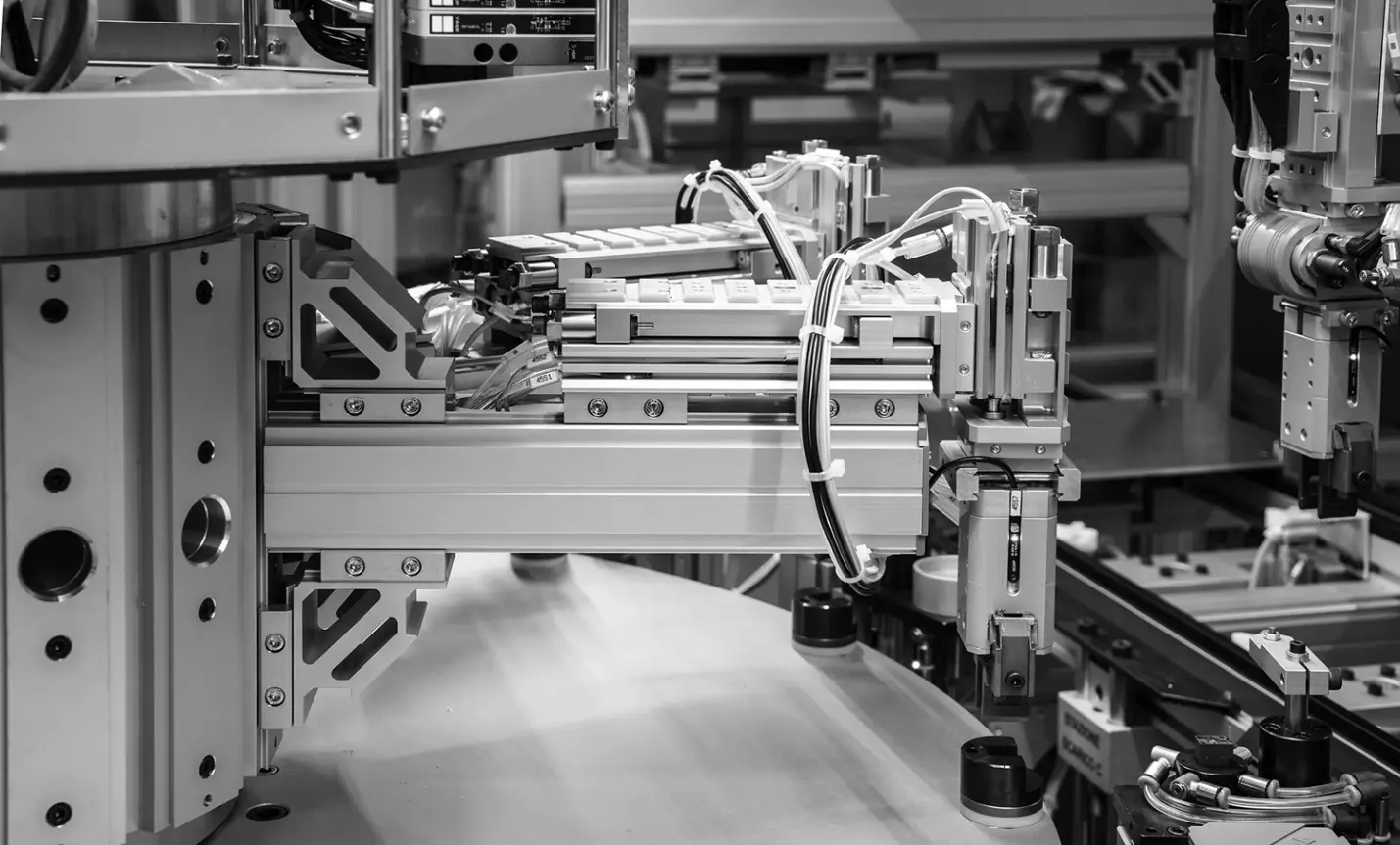

• جک‌های دورانی و گریپرها (Grippers): هسته اصلی سلول‌های Pick & Place در انتهای بازوهای رباتیک صنعتی.

مهندسان اتوماسیون می‌توانند انواع جک پنوماتیک با استانداردهای بین‌المللی را مستقیماً از مجموعه تخصصی پنوماتیک ایران انتخاب و تأمین نمایند.

ب) شیربرقی و دستی پنوماتیک؛ مرکز فرماندهی و توزیع جریان سیال

اگر جک‌ها را عضلات سیستم بدانیم، شیرآلات پنوماتیک بدون شک سیستم عصبی آن هستند.

1. شیر برقی پنوماتیک (Solenoid Valves):

   • تبدیل سیگنال‌های الکتریکی صادر شده از PLC به خروجی‌های پنوماتیکی.

   • از ساختارهای پرکاربرد می‌توان به شیرهای ۳/۲۳/۲۳/۲ (برای جک‌های یک‌طرفه یا فرمان به شیرهای بزرگ‌تر)، شیرهای ۵/۲۵/۲۵/۲ (برای جک‌های دوطرفه در دو موقعیت رفت و برگشت) و شیرهای ۵/۳۵/۳۵/۳ (با حالت‌های مرکز بسته، مرکز باز یا مرکز تحت فشار) اشاره کرد.

   • شیرجزیره‌ها (Valve Terminals): مدرن‌ترین آرایش شیرهای برقی هستند که ده‌ها اسپول و سلونوئید را روی یک منیفولد تجمیع کرده و از طریق تنها یک کابل شبکه صنعتی (Bus Cable) مستقیماً با PLC تبادل دیتا می‌کنند.

2. شیر دستی و مکانیکی پنوماتیک:

   • در شرایط راه‌اندازی دستی، مدارات اضطراری (Emergency Stop)، کلیدهای محدودکننده کورس (Limit Switches) و خطوط با اپراتوری مستقیم، استفاده از شیر دستی پنوماتیک ضامن ایمنی ذاتی و عدم وابستگی به تغذیه الکتریکی در موقعیت‌های خاص است.

ج) واحدهای مراقبت و آماده‌سازی هوا (FRL)

کیفیت هوای ورودی به سیستم ضامن طول عمر اورینگ‌ها و اسپول‌هاست. هوای فشرده حاوی رطوبت، ذرات گرد و غبار میکرونی و روغن سوخته کمپرسور است. واحدهای مراقبت سه‌تکه یا دوتکه شامل فیلتر (Filter) با مش‌های ۵ تا ۰.۰۱ میکرون، رگلاتور فشار (Regulator) مجهز به دیافراگم پایدارساز و روغن‌زن (Lubricator) (در صورت نیاز به روغن‌کاری قطعات) کیفیت هوا را به استاندارد ISO 8573-1 ارتقا می‌دهند.

نقش پنوماتیک در خطوط اتوماسیون پیشرفته؛ مطالعات موردی صنایع

۱. صنایع داروسازی و بهداشتی (Clean Room Technology)

در محیط‌های بهداشتی، جک‌های پنوماتیک ساخته‌شده از فولاد ضدزنگ (استنلس استیل ۳۱۶) با مقاومت در برابر پاشش مواد خورنده و شوینده‌های اسیدی/قلیایی (Clean-in-Place / CIP) استفاده می‌شوند. روان‌کارهای درون این جک‌ها از نوع خوراکی تایید شده توسط سازمان FDA (استاندارد NSF-H1) بوده و عملکردی بدون آلایندگی را ارائه می‌دهند.

۲. بسته‌بندی، سورتینگ و پالت‌گذاری پرسرعت

در دستگاه‌های بسته‌بندی تندمصرف (FMCG)، زمان جابجایی پاکت‌ها یا جعبه‌ها در بازه میلی‌ثانیه‌ای محاسبه می‌شود. بهره‌گیری از جک‌های مجهز به ضربه‌گیرهای خودتنظیم و ژنراتورهای وکیوم پنوماتیک پیزوالکتریک، امکان جابجایی تا بیش از ۱۲۰ چرخه در دقیقه را به ارمغان می‌آورد.

۳. بدنه و رنگ در خطوط خودروسازی

فیکسچرهای جوشکاری و خطوط انتقال بدنه (Body in White) نیازمند کلمپ‌های پنوماتیک (Pneumatic Clamping Units) فوق‌العاده مستحکم هستند که بتوانند در برابر پاشش جرقه‌های جوشکاری مقاوم بوده و در موقعیت بسته حتی با قطع ناگهانی فشار هوای خط، به دلیل قفل هندسی، ورق‌ها را محکم نگه دارند.

پرچمداران پنوماتیک جهان؛ چه برندی برای خط تولید شما مناسب است؟

انتخاب برند تجهیزات، موازنه‌ای میان بودجه، استانداردهای کارخانه، حساسیت خط تولید و در دسترس بودن قطعات یدکی است. فروشگاه پنوماتیک ایران با اشراف کامل بر نیازهای صنایع کشور، سبد جامعی از معتبرترین سازندگان جهانی را فراهم آورده است:

پنوماتیک ایران؛ مرجع تخصصی تأمین قطعات و تجهیزات پنوماتیک

در سیستم‌های اتوماسیون پیوسته، خرابی حتی یک شیر برقی یا افت فشار در یک جک پنوماتیک می‌تواند کل خط مونتاژ را ساعت‌ها زمین‌گیر کند. از این رو، اصالت کالا، تضمین کیفیت متریال، و امکان دسترسی سریع به کاتالوگ‌های فنی و مشاوره مهندسی از شروط غیرقابل مذاکره در زنجیره تأمین است.

فروشگاه تخصصی پنوماتیک ایران به آدرس اینترنتی pneumaticiran.com به‌عنوان تأمین‌کننده پیشگام تجهیزات هوای فشرده و اتوماسیون کارخانه‌ای، با تکیه بر دانش فنی کارشناسان خود، بستری مطمئن برای پاسخ به نیازهای مهندسان و صنعتگران سراسر کشور فراهم نموده است.

چرا پنوماتیک ایران؟

• جامعیت سبد محصولات: از انواع جک پنوماتیک چهارمیل، قلمی، کامپکت و هدایت‌شونده گرفته تا گسترده‌ترین تنوع شیر برقی تک‌ببین، دوببین، بلوکی و شیرهای دستی و مکانیکی.

• تأمین برندهای تراز اول دنیا: دسترسی بدون واسطه به محصولات اورجینال فستو (Festo)، رکسروت (Rexroth)، نورگرن (Norgren)، پارکر (Parker)، و گزینه‌های اقتصادی باکیفیت تایوانی نظیر شاکو (Shako) و ایرتک (AirTAC).

• مشاوره تخصصی مهندسی فروش: تطبیق مشخصات فنی، محاسبات سایزینگ سیلندرها و معرفی جایگزین‌های مهندسی معتبر برای ادوات مستهلک و توقف‌تولید‌شده.

• ارسال سریع و تضمین اصالت: ارسال سریع ملزومات به کارخانجات در تمام نقاط کشور جهت به حداقل رساندن زمان خواب خطوط تولید.

جمع‌بندی؛ آینده پنوماتیک در اتوماسیون صنعتی

اتوماسیون صنعتی بدون پنوماتیک غیرقابل تصور است. این فناوری نه تنها جایگاه خود را در تقابل با سیستم‌های تمام‌الکتریکی از دست نداده، بلکه با ادغام الکترونیک و پردازش داده‌ها، به راه‌حلی سبک‌تر، هوشمندتر و چابک‌تر تبدیل شده است. اگر در مرحله طراحی خط تولید جدید، بازسازی (Retrofit) ماشین‌آلات قدیمی، یا تأمین قطعات یدکی فوری هستید، می‌توانید با مراجعه به وب‌سایت پنوماتیک ایران به نشانی pneumaticiran.com، ضمن بررسی کاتالوگ‌های فنی، از مشاوره کارشناسان مجرب بهره‌مند شده و خریدی مطمئن را تجربه کنید.
