همه چیز در مورد جدول اشتال تیرآهن و نکات مهم

در حوزه طراحی سازه های فولادی، هیچ مهندسی بدون جدول اشتال تیرآهن نمی تواند تصمیم درستی بگیرد. این جدول دقیق و استاندارد، همان نقشه راهی است که میان محاسبات تئوریک و واقعیت اجرایی پل می زند و انتخاب هر تیرآهن را از یک حدس تجربی به یک تصمیم مهندسی تبدیل می کند. در دنیای سازه، تفاوت میان ایمنی و خطر، اغلب در چند عدد ساده از این جدول نهفته است؛ عددهایی که وزن، مقاومت و پایداری هر مقطع را مشخص می کنند. در این مقاله، به صورت جامع بررسی می کنیم که جدول اشتال تیرآهن چیست، چه نقشی در مهندسی سازه دارد و چرا آشنایی با آن برای هر طراح و مجری پروژه فولادی ضروری است.

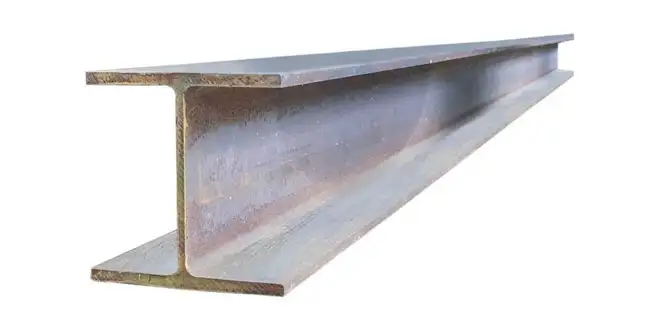

جدول اشتال چیست و چه نقشی در مهندسی دارد؟

جدول اشتال تیرآهن مجموعه ای استاندارد از اطلاعات هندسی و مکانیکی مقاطع فولادی است که برای طراحی و محاسبه اعضای سازه ای به کار می رود. این جدول، ابزاری ضروری در انتخاب تیرآهن مناسب بر اساس مقاومت، ابعاد و وزن محسوب می شود و در تمام مراحل تحلیل و طراحی سازه های فلزی مورد استفاده قرار می گیرد.

اجزای کلیدی جدول اشتال تیرآهن

این جدول معمولاً شامل مشخصاتی مانند ابعاد مقطع، ممان های اینرسی، مدول مقطع، شعاع ژیراسیون و وزن هر متر تیرآهن است. این داده ها در محاسبه مقاومت خمشی، کنترل کمانش و تخمین وزن اسکلت فلزی کاربرد مستقیم دارند.

تفاوت با جدول وزن تیرآهن

برخلاف جدول وزن که تنها وزن مقاطع را نشان می دهد، جدول اشتال مجموعه ای کامل از ویژگی های مهندسی را ارائه می کند و برای طراحی سازه ای ضروری است.

اهمیت جدول اشتال در انتخاب تیرآهن

در طراحی اعضای فولادی، مقاومت و پایداری سازه مستقیماً به ابعاد و ویژگی های مقطع بستگی دارد. جدول اشتال با ارائه پارامترهایی نظیر ممان اینرسی، مدول مقطع، شعاع ژیراسیون و وزن واحد طول، امکان ارزیابی سریع ظرفیت خمشی، برشی و پایداری تیرآهن را فراهم می کند. به این ترتیب مهندس می تواند بر اساس دهانه، نوع بارگذاری و محدودیت سازه، تیرآهن مناسب را انتخاب کند. جدول اشتال در مرحله طراحی و اجرا نیز نقش های زیر را ایفا می کند.

– استانداردسازی انتخاب مقاطع: جدول اشتال، مرجع واحدی برای مقایسه و خرید انواع تیرآهن در پروژه های مختلف است.

– افزایش دقت در محاسبات: مقادیر درج شده در جدول اشتال، مستقیماً در تحلیل خمش، برش و کمانش به کار می روند.

– صرفه جویی در هزینه و زمان: با دسترسی به داده های دقیق، نیاز به محاسبات تکراری و آزمایش های اضافی کاهش می یابد.

– تضمین سازگاری در تولید و اجرا: ابعاد استاندارد جدول اشتال، باعث هماهنگی میان طراحی مهندسی و تولید صنعتی تیرآهن می شود.

نحوه خواندن جدول اشتال تیرآهن

جدول اشتال تیرآهن ابزاری دقیق و استاندارد برای ارائه ویژگی های هندسی و مکانیکی مقاطع فولادی است. این جدول توسط مهندسان سازه و طراحان مورد استفاده قرار می گیرد تا بتوانند بدون انجام محاسبات پیچیده، به پارامترهای موردنیاز برای تحلیل و طراحی اعضای فلزی دست یابند. آشنایی با ساختار و نحوه استفاده از این جدول، از الزامات اولیه طراحی سازه های فولادی به شمار می رود.

اطلاعات موجود در جدول اشتال تیرآهن

هر ردیف از جدول اشتال، مجموعه ای از مشخصات مربوط به یک سایز تیرآهن را دربر می گیرد. این مشخصات شامل موارد زیر است.

– ابعاد هندسی مقطع: شامل ارتفاع جان، عرض بال، ضخامت جان و ضخامت بال که برای مدل سازی دقیق تیر در نرم افزارهای طراحی و ترسیم نقشه های اجرایی ضروری اند.

– مساحت مقطع A: معیاری برای محاسبه وزن و تعیین ظرفیت فشاری تیرآهن است.

– وزن واحد طول: مقدار وزن هر متر تیرآهن که در محاسبه بار مرده و برآورد اقتصادی سازه به کار می رود.

– ممان اینرسی Ix, Iy : شاخصی از میزان مقاومت تیرآهن در برابر خمش حول محورهای اصلی مقطع.

– مدول مقطع Wx, Wy : نسبت ممان اینرسی به فاصله از تار خنثی، که تعیین کننده مقاومت خمشی عضو است.

– شعاع ژیراسیون rx, ry : مقداری برای محاسبه لاغری و کنترل پایداری ستون ها و تیر-ستون ها.

جدول اشتال تیرآهن IPE

تیرآهن IPE یکی از پرکاربردترین انواع تیرآهن در صنعت ساختمان است و استاندارد آن بر اساس ضوابط اروپایی (European I-Beam) تدوین شده است. این نوع تیرآهن دارای بال هایی با ضخامت یکنواخت بوده و از نظر وزن و مقاومت، تعادل مناسبی برای کاربردهای عمومی در اسکلت فلزی دارد. برای انتخاب دقیق سایز و نوع تیرآهن IPE، مراجعه به جدول اشتال تیرآهن IPE ضروری است؛ زیرا تمام مشخصات ابعادی و مکانیکی آن در این جدول به صورت استاندارد و دقیق ارائه شده است.

ویژگی های تیرآهن IPE

تیرآهن های IPE دارای ارتفاع جان مشخص و بال هایی با ضخامت یکنواخت هستند. این ویژگی باعث می شود تا رفتار خمشی آنها در امتداد طول تیر یکنواخت و قابل پیش بینی باشد. برخی از ویژگی های اصلی این نوع تیرآهن شامل موارد زیر می شود.

ضخامت یکنواخت بال ها که باعث سهولت در برش و اتصال می شود.
تناسب میان وزن و مقاومت خمشی که انتخاب آن را برای دهانه های متوسط در سازه های فلزی ایده آل می سازد.
در دسترس بودن سایزهای متنوع از IPE100 تا IPE600 که امکان انتخاب متناسب با نیاز پروژه را فراهم می کند.
مطابقت با استانداردهای اروپایی EN 10365 که دقت ابعادی و تلرانس های تولید را تضمین می کند.
نحوه انتخاب تیرآهن IPE با استفاده از جدول اشتال
برای انتخاب تیرآهن مناسب، ابتدا باید بر اساس دهانه و بارگذاری، ممان خمشی مورد نیاز محاسبه شود. سپس با مراجعه به جدول اشتال، سایزی از تیرآهن IPE انتخاب می شود که مدول مقطع آن بزرگ تر یا مساوی مقدار مورد نیاز باشد. در ادامه وزن تیرآهن بررسی می شود تا انتخاب نهایی از نظر اقتصادی و اجرایی نیز به صرفه باشد.

جدول اشتال تیرآهن INP

تیرآهن INP نوعی از مقاطع فولادی استاندارد است که بر اساس ضوابط روسی و چینی طراحی شده و در پروژه های صنعتی و ساختمانی مورد استفاده قرار می گیرد. این نوع تیرآهن از نظر ظاهری شبیه به IPE است اما در ضخامت و شیب بال ها تفاوت اساسی دارد. برای تحلیل دقیق ویژگی های این مقطع، استفاده از جدول اشتال تیرآهن INP ضروری است؛ زیرا تمام داده های هندسی و مکانیکی آن به صورت دقیق در این جدول درج شده است.

ویژگی های تیرآهن INP

تیرآهن INP دارای بال هایی با ضخامت متغیر است؛ به طوری که ضخامت بال در محل اتصال به جان بیشتر بوده و به سمت لبه کاهش می یابد. این ویژگی باعث تمرکز تنش در ناحیه میانی و در عین حال کاهش وزن کلی مقطع می شود.

از ویژگی های مهم این نوع تیرآهن می توان به موارد زیر اشاره کرد:

شیب دار بودن بال ها که آن را از نظر ظاهری و عملکردی از IPE متمایز می سازد.
وزن کمتر نسبت به مقاطع IPE در سایز مشابه به دلیل کاهش ضخامت بال ها.
مناسب برای دهانه های متوسط و سبک که در آن نیازی به ظرفیت خمشی بسیار بالا نیست.
استاندارد تولید بر اساس DIN 1025-1 که در بسیاری از کشورها مورد پذیرش است.
کاربرد تیرآهن INP در سازه ها
تیرآهن INP به دلیل وزن کمتر و قیمت اقتصادی تر، معمولاً در بخش هایی از سازه به کار می رود که بارهای خمشی شدید وجود ندارد. از جمله کاربردهای متداول آن می توان به موارد زیر اشاره کرد.

تیرهای فرعی در سقف های فلزی و سازه های سبک.
قاب های صنعتی با دهانه های کوتاه تا متوسط.
خرپاها و اسکلت های فلزی کوچک.
سازه های موقت یا نیمه صنعتی.

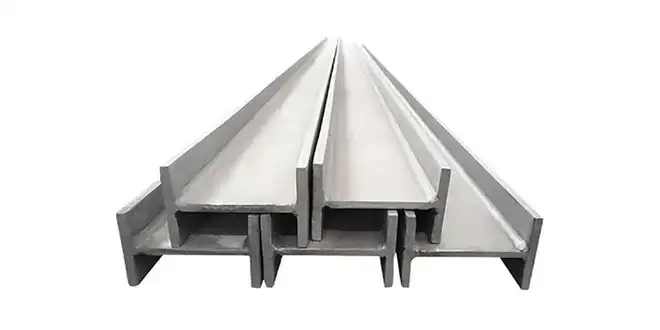

جدول اشتال تیرآهن IPB (هاش سبک و سنگین)

تیرآهن IPB که با نام تجاری هاش (H-Beam) شناخته می شود، یکی از مقاطع فولادی سنگین و مقاوم است که در پروژه های بزرگ ساختمانی و صنعتی کاربرد گسترده دارد. این نوع تیرآهن در دو مدل هاش سبک (HEA) و هاش سنگین (HEB) تولید می شود و نسبت به سایر انواع تیرآهن مانند IPE و INP از مقاومت خمشی و فشاری بسیار بالاتری برخوردار است. جدول اشتال تیرآهن IPB منبع اصلی برای شناخت و انتخاب این مقاطع قدرتمند به شمار می رود.

ویژگی های تیرآهن هاش (IPB)

تیرآهن IPB دارای بال هایی عریض و ضخیم است که باعث افزایش چشمگیر مقاومت مقطع در برابر خمش، پیچش و فشار محوری می شود. این تیرآهن ها که در سایت مرجع استیل مارت قابل خرید هستند، معمولاً در سازه هایی با بار زیاد یا دهانه های بلند مورد استفاده قرار می گیرند. مهم ترین ویژگی های آن به شرح زیر است.

بال های پهن و ضخیم که موجب افزایش سختی خمشی و پایداری جانبی می شوند.
تناسب عالی بین ارتفاع و عرض بال که مقاومت مقطع را در دو جهت افزایش می دهد.
قابلیت استفاده به عنوان ستون، تیر یا تیر ستون در قاب های سنگین فلزی.

دو نوع تولیدی:

هاش سبک تیرآهن HEA: وزن کمتر و مناسب برای دهانه های متوسط.
هاش سنگین تیرآهن HEB: ضخامت بالاتر و مناسب برای بارهای سنگین و ستون ها.
کاربرد تیرآهن هاش سبک و سنگین در سازه ها
تیرآهن های IPB بسته به نوع آن ها در بخش های مختلف سازه به کار می روند.

– هاش سبک HEA: مناسب برای تیرهای افقی، قاب های صنعتی سبک و دهانه های متوسط.

– هاش سنگین HEB: به دلیل ضخامت بالا، برای ستون ها، تیرهای سنگین، پل ها و سازه های مرتفع استفاده می شود.
