لول گیج مغناطیسی؛ عملکرد، کاربرد و انتخاب

اهمیت اندازه‌گیری سطح در صنایع

  اندازه‌گیری سطح مایعات یکی از نیازهای مهم در سیستم‌های صنعتی، مخازن ذخیره‌سازی و تجهیزات تولید بخار است. اطلاع دقیق از میزان مایع داخل مخزن به اپراتورها کمک می‌کند تا شرایط بهره‌برداری را بهتر کنترل کنند و از بروز مشکلاتی مانند کاهش سطح آب، سرریز یا اختلال در عملکرد تجهیزات جلوگیری شود.

در این میان، لول گیج مغناطیسی (Magnetic Level Gauge) یکی از تجهیزات کاربردی برای نمایش سطح مایع در مخازن و دیگ‌های بخار است. این تجهیز با استفاده از خاصیت مغناطیسی شناور، سطح مایع را از طریق یک نشانگر خارجی نمایش می‌دهد و در بسیاری از کاربردها، جایگزینی مناسب برای روش‌های متداول نمایش سطح محسوب می‌شود.

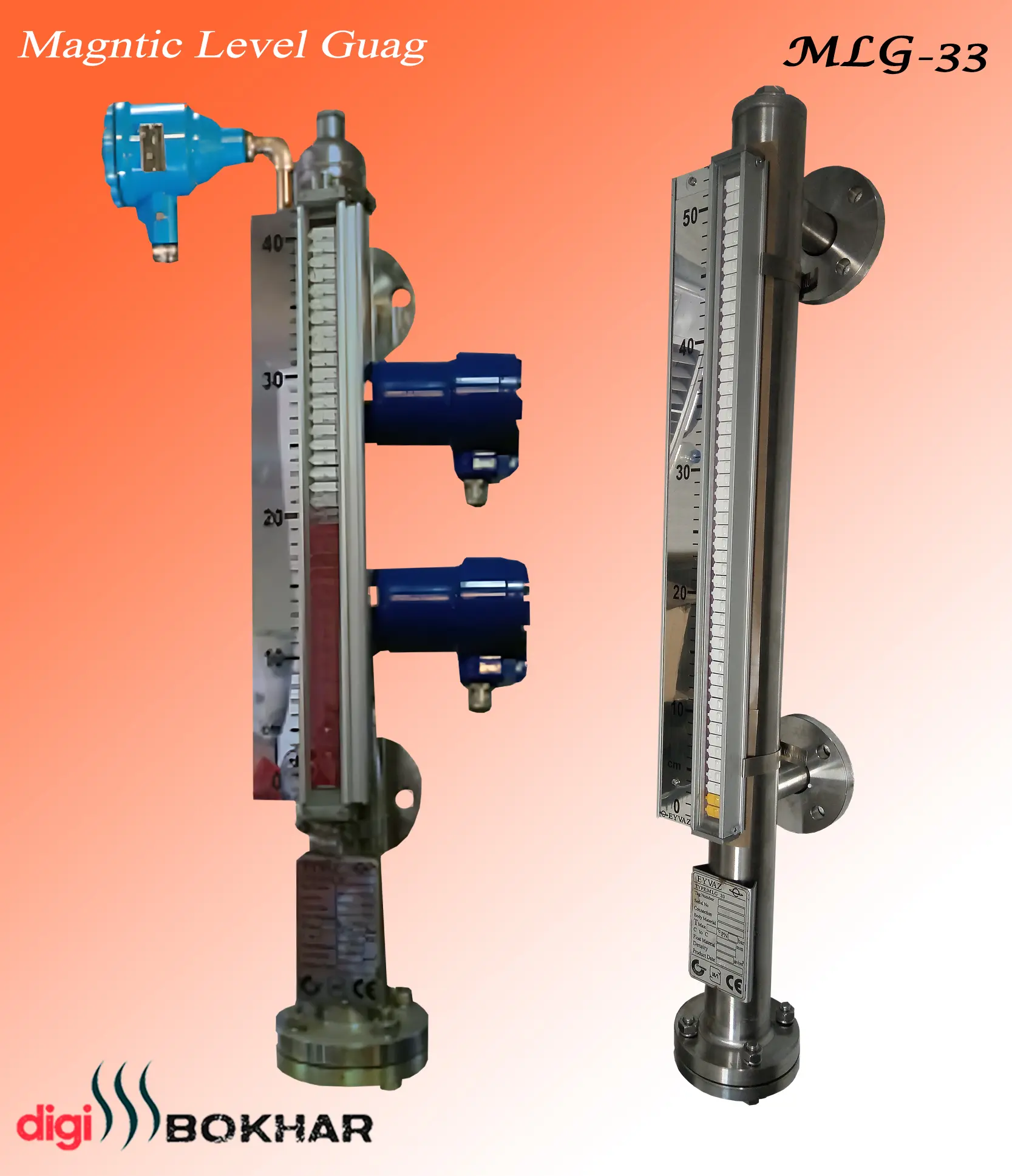

لول گیج مغناطیسی چیست و چگونه کار می‌کند؟

  لول گیج مغناطیسی از یک محفظه عمودی، شناور مغناطیسی و نشانگر بیرونی تشکیل می‌شود. محفظه به مخزن متصل است و با توجه به ارتباط سیالی میان آن‌ها، سطح مایع داخل محفظه متناسب با سطح مایع مخزن تغییر می‌کند.

شناور داخل محفظه با بالا و پایین رفتن سطح مایع حرکت می‌کند. میدان مغناطیسی شناور نیز باعث تغییر وضعیت نشانگرهای مغناطیسی نصب‌شده در بیرون محفظه می‌شود. این نشانگرها معمولاً با تغییر رنگ، محدوده حضور مایع و گاز را مشخص می‌کنند و امکان مشاهده سطح را بدون تماس مستقیم اپراتور با سیال فراهم می‌سازند.

یکی از ویژگی‌های این روش، جداسازی نشانگر از سیال فرایندی است. به همین دلیل، در شرایطی که استفاده از نشانگرهای شیشه‌ای با محدودیت‌هایی همراه است، لول گیج مغناطیسی می‌تواند گزینه مناسبی باشد؛ البته انتخاب نهایی به فشار، دما، خواص سیال و طراحی تجهیز بستگی دارد.

مزایای لول گیج مغناطیسی

  لول گیج‌های مغناطیسی به دلیل ساختار و شیوه عملکرد خود در کاربردهای مختلف صنعتی مورد استفاده قرار می‌گیرند. مهم‌ترین مزایای آن‌ها عبارت‌اند از:

• نمایش قابل مشاهده سطح: وضعیت سطح مایع از طریق نشانگر بیرونی قابل تشخیص است.
• عدم نیاز به برق برای نمایش پایه: عملکرد نشانگر مغناطیسی معمولاً به منبع تغذیه الکتریکی نیاز ندارد.
• جداسازی نشانگر از سیال: در طراحی متداول، سیال داخل محفظه قرار دارد و نشانگر در بیرون آن نصب می‌شود.
• امکان استفاده در شرایط فرایندی متنوع: با انتخاب متریال و طراحی مناسب، می‌توان از این تجهیزات برای سیالات و شرایط کاری متفاوت استفاده کرد.
• قابلیت افزودن تجهیزات جانبی: در مدل‌های سازگار، امکان استفاده از سوئیچ سطح یا ترانسمیتر برای ارسال سیگنال به سیستم‌های کنترلی وجود دارد.

البته عملکرد مطمئن تجهیز به انتخاب صحیح، نصب اصولی و نگهداری متناسب با شرایط فرایند وابسته است.

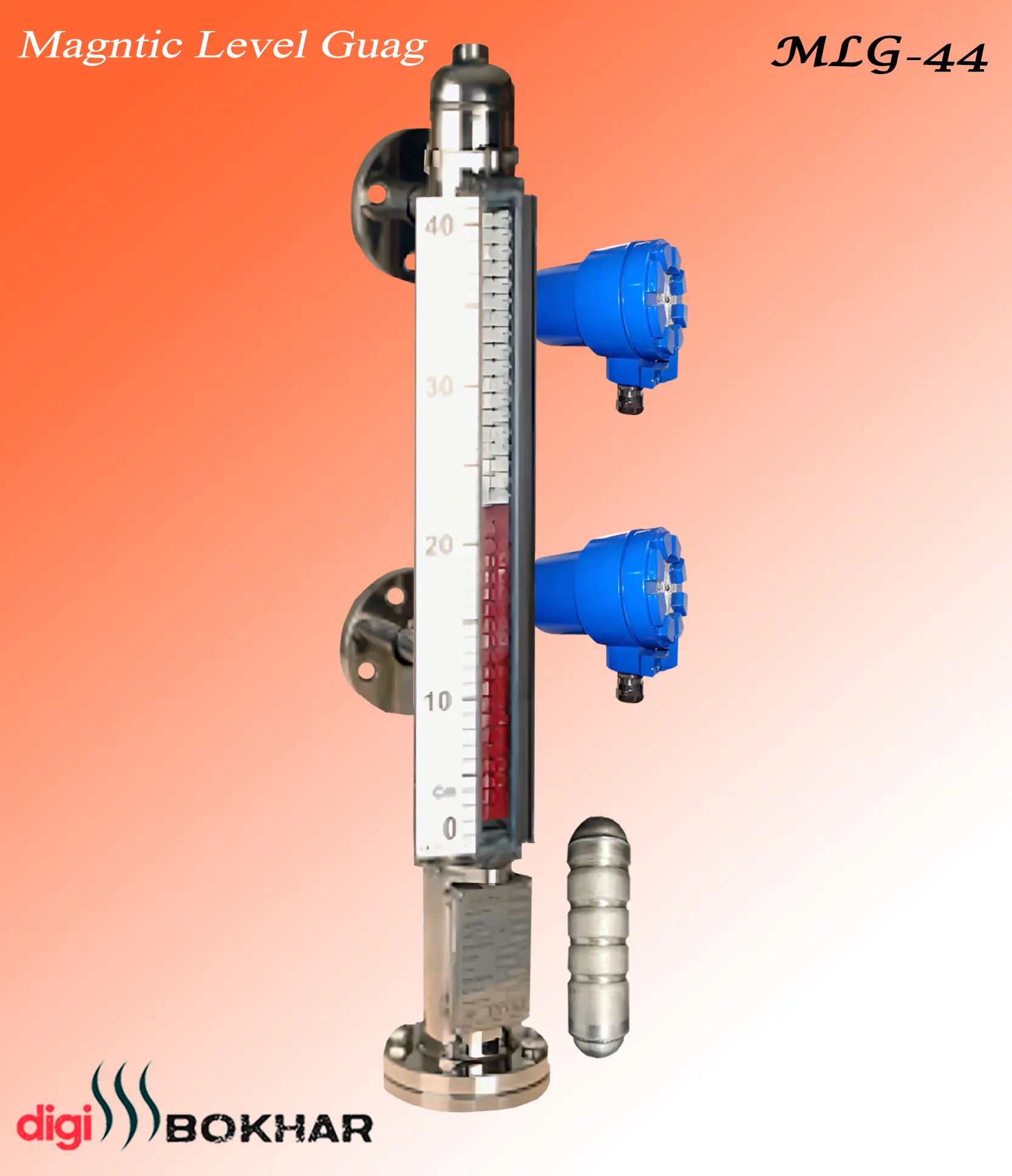

کاربرد لول گیج مغناطیسی در دیگ بخار

  کنترل سطح آب در دیگ بخار اهمیت زیادی دارد؛ زیرا پایین آمدن سطح آب از محدوده مجاز می‌تواند به تجهیزات حرارتی آسیب برساند و افزایش بیش از حد سطح نیز ممکن است بر کیفیت بخار تولیدی تأثیر بگذارد.

لول گیج مغناطیسی دیگ بخار برای نمایش سطح آب در کاربردهای متناسب با طراحی آن استفاده می‌شود. در انتخاب این تجهیز باید فشار و دمای کاری، جنس محفظه و شناور، نوع اتصالات، طول محدوده نمایش و سازگاری با شرایط دیگ بررسی شود.

همچنین لول گیج به‌تنهایی جایگزین سامانه‌های حفاظتی و کنترل خودکار سطح نیست. در کاربردهای حساس، باید تجهیزات کنترلی و حفاظتی مورد نیاز نیز به‌صورت مستقل و مطابق الزامات طراحی سیستم در نظر گرفته شوند.

برای آشنایی با مدل‌ها و مشخصات فنی، می‌توانید صفحه لول گیج را بررسی کنید که یکی از کامل ترین محتوای آموزشی در خصوص انواع لول گیج ها می باشد . این صفحه برای شناخت انواع لول گیج و کاربردهای آن‌ها مفید است.

معیارهای انتخاب لول گیج مغناطیسی

  انتخاب لول گیج مناسب تنها بر اساس طول تجهیز یا اندازه اتصالات انجام نمی‌شود. برای انتخاب صحیح باید چند عامل اصلی بررسی شود:

فشار و دمای کاری: محفظه، شناور، اتصالات و آب‌بندی باید برای شرایط واقعی فرایند مناسب باشند.

نوع سیال: چگالی، گرانروی، خورندگی و احتمال تشکیل رسوب می‌توانند بر انتخاب متریال و عملکرد شناور اثر بگذارند.

محدوده اندازه‌گیری: طول مورد نیاز برای نمایش سطح باید با ابعاد مخزن و محدوده عملیاتی هماهنگ باشد.

جنس قطعات در تماس با سیال: انتخاب متریال مناسب به سازگاری شیمیایی و شرایط بهره‌برداری وابسته است.

تجهیزات جانبی: اگر نیاز به اعلام حد بالا یا پایین سطح یا ارسال سیگنال به سیستم کنترل وجود داشته باشد، باید امکان نصب سوئیچ یا ترانسمیتر مناسب بررسی شود.

خرید لول گیج و بررسی مدل‌های موجود

  در بازار تجهیزات ابزار دقیق، لول گیج‌ها با طراحی‌ها و مشخصات متفاوت عرضه می‌شوند. بررسی مشخصات فنی و تطبیق آن‌ها با شرایط نصب، به انتخاب مناسب‌تر برای مخازن صنعتی و دیگ‌های بخار کمک می‌کند.

اگر هدف، انتخاب لول گیج  برای دیگ بخار باشد، پیشنهاد می گردد بررسی از صفحه  لول گیج دیگ بخار می‌تواند اطلاعات بیشتری درباره یکی از مدل‌های این گروه در اختیار شما قرار دهد و اقدام به خرید و سفارشگذاری نمایید.

جمع‌بندی

  لول گیج مغناطیسی ابزاری کاربردی برای نمایش سطح مایعات در بسیاری از فرایندهای صنعتی است. ساختار مغناطیسی آن امکان مشاهده سطح را بدون نیاز به تماس مستقیم با نشانگر فراهم می‌کند و در صورت انتخاب صحیح، می‌تواند در کنار سایر تجهیزات اندازه‌گیری و کنترل سطح مورد استفاده قرار گیرد.

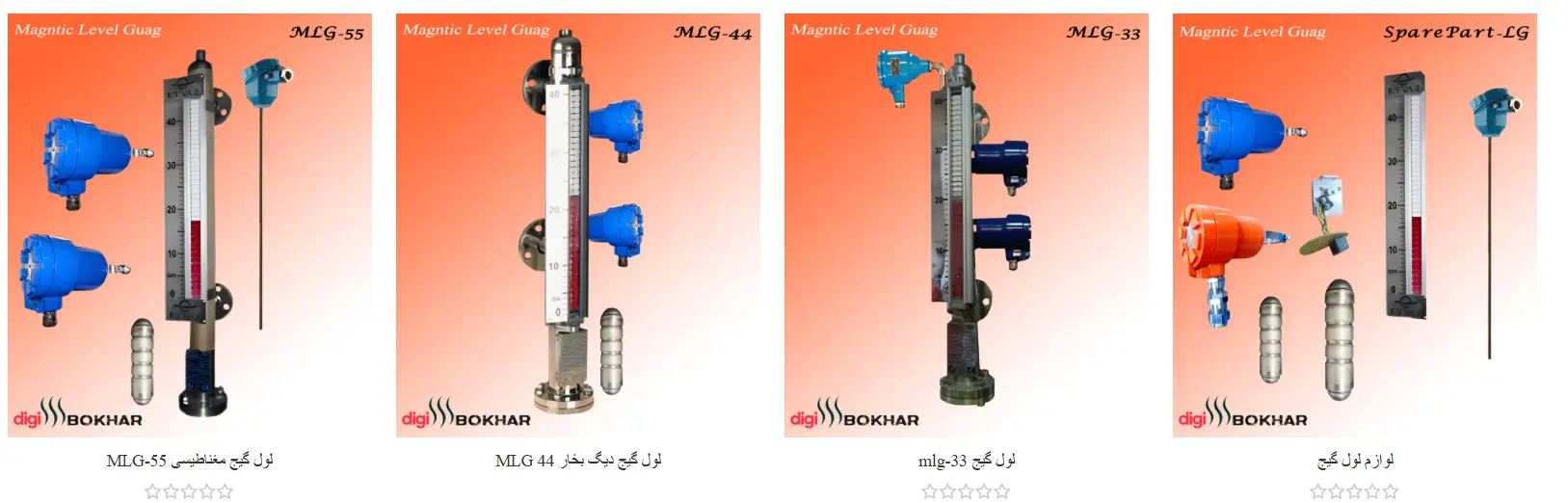

همچنین برای بررسی و خرید لول گیج های مغناطیسی  موجود از برند عیوض تکنیک، می‌توانید بخش لول گیج عیوض را مشاهده و سفارشگذاری نمایید .

برای انتخاب مناسب، لازم است فشار، دما، خواص سیال، محدوده اندازه‌گیری و نیازهای کنترلی سیستم بررسی شوند. تطبیق مشخصات تجهیز با شرایط واقعی فرایند، مهم‌ترین گام برای دستیابی به عملکرد مطمئن و ایمن است.
