معایب و مزایای پی ال سی S7-1200 زیمنس
پی ال سی های زیمنس
اول به توضیح کوتاهی در مورد PLC زیمنس می پردازیم. به صورت کلی تجهیزات کنترل گر منطقی برنامه پذیر که فرایند های صنعتی را میتوان کنترل کرد .

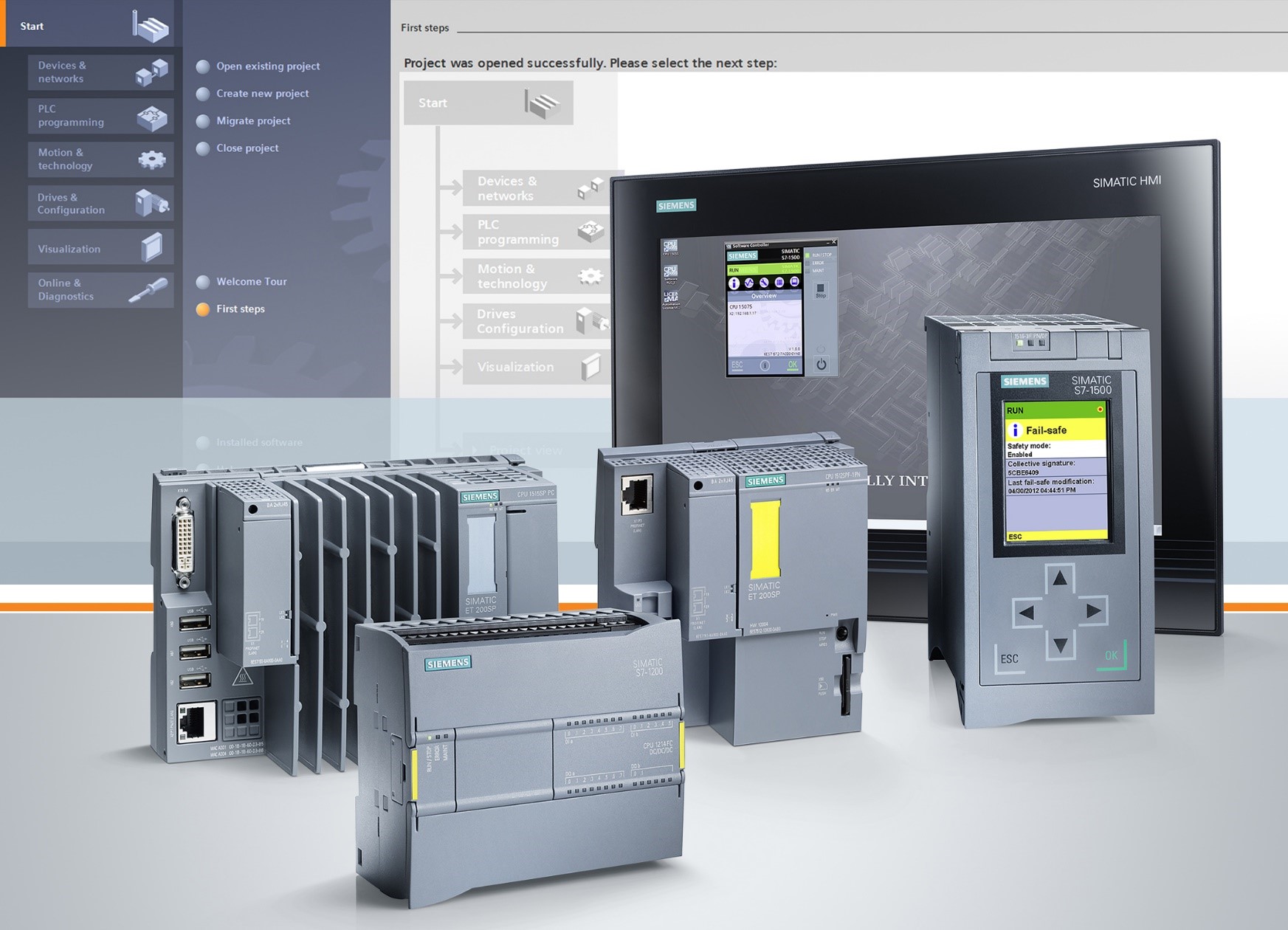

پی ال سی های زیمنس شامل چند دسته و سری می شود :
۶ دسته و سری که به صورت زیر است
- LOGO
- S7-200
- S7-1200
- S7-300
- S7-400
- S7-1500
- ویک سری قدیمی به نام سری S5 زیمنس
در مورد این تجهیزات زیمنس می توان گفت از نظر کیفیت و قیمت نسبت به رقبای چینی، بسیار درصد خوبی دارد و کاملا برای صنایع کوچک اقتصادی می باشد.
می خواهیم در مورد یکی از بهترین پی ال سی های زیمنس نسبت به توان و قیمت و کاربد صحبت کنیم یعنی پی ال سی S7-1200 زیمنس

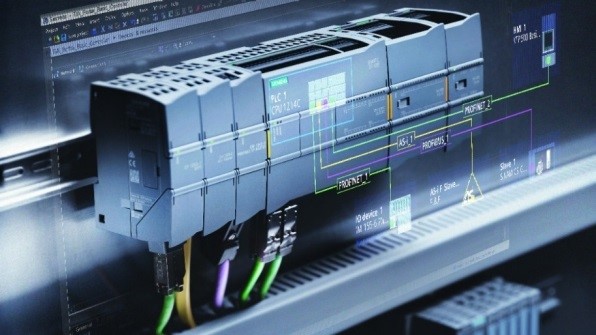

پی ال سی S7-1200 :
این سری از پی ال سی های زیمنس به گفته خود کمپانی زیمنس یک پی ال سی اقتصادی و کار آمد برای بسیاری از صنایع می باشد از جمله ماشین ساز ها و دستگاه ساز های صنعتی، در ادامه به بررسی سری PLC S7-1200 زیمنس می پردازیم.
این سری پیشنهاد جدید زیمنس برای اجرای خواسته‌های ساده اما خیلی دقیق اتوماسیون صنعتی می باشد که انتخابی هوشمندانه با طراحی کم حجم هستند. به گفته زیمنس از زمان تولید (سال ۲۰۰۹) این سری از پی ال سی ها نسبت به جایگزین خود یعنی S7-200، یکی از پرفروش ترین سری ها بوده و از لحاظ کیفیت و قابلیت، مورد توجه اکثر صنایع کوچک و متوسط قرار گرفته است.
یک نکته مهم در این سری ازplc زیمنس که مورد توجه صنایع قرار گرفته این است که s7-1200 زیمنس فقط به صورت کامپکت عرضه شده است و نسبت به سری ۳۰۰ از قابلیت سخت افزاری کمتری برخوردار می باشد ولی از لحاظ نرم افزاری از مدل های پایه ۳۰۰ از عملکرد بهتری برخوردار است.
یکی از سوالات متداولی که کاربران سیستم های اتوماسیون از شرکت آسام می پرسند، درباره تفاوت های انواع مختلفCPU ها در یک خانواده است. مثلا وقتی شما در خانواده پی ال سی S7-1200 زیمنس، با انواعی از پردازنده ها روبرو می شوید می خواهید بدانید که هر کدام چه مشخصه ای دارد که آن را از دیگری متمایز می کند.
انواعcpu های S7-1200 زیمنس
S7-1200 زیمنس یکی از خوش قیمت ترین PLC های زیمنس هستش این سری از پی ال سی ها از تنوع سخت افزاری بالایی نسبت به توان خودش برخورداره که می توان این سری پی ال سی های زیمنس را در پنج مدل زیر دسته بندی کرد از ضعیف ترین تا قوی ترین .
· Cpu 1211c
· Cpu1212c
· Cpu 1214c
· Cpu1215c
· Cpu 217c
در ادامه به برسی کمی دقیق تر هر مدل cpu s7-1200 می پردازیم .
· Cpu 1211C
این سری به سه دسته زیر تقسیم می شود .
DC/DC/DC ۶ES7211-1AE40-0XB0
AC/DC/RELAY ۶ES7211-1BE40-0XB0
DC/DC/RELAY ۶ES7211-1HE40-0XB0
توضیح کوتاهی در مورد کد ۶ES7211-1AE40-0XB0
این محصول یک CPU از سری S7-1200 با نام ۱۲۱۱C میباشد. این CPU دارای ۱MB حافظه بارگذاری و ۵۰KB حافظه کاری و همچنین ۱۰KBحافظه ماندگارمی باشد که می توان با استفاده از مموری های زیمنس از نوع (SMC) تا ۲GB افزایش داد.
این CPU S7-1200 تعداد ۶ کانال ورودی دیجیتال ،۴ کانال خروجی دیجیتال و۲کانال ورودی آنالوگ )۰-۱۰( ولت را دارا می باشد. در این نوع از CPUهای S7-1200 هیچ ماژول I/O را نمی توان اضافه کرد و فقط یک SB یا CB بر روی CPU می توان اضافه نمود.
· CPU1212C
این سری هم مانند CPU ۱۲۱۱C درای سه دسته میباشد .
DC/DC/DC ۶ES7212-1AE40-0XB0
AC/DC/RELAY ۶ES7212-1BE40-0XB0
DC/DC/RELAY ۶ES7212-1HE40-0XB0
توضیح کوتاهی در مورد کد: ۶ES7212-1AE40-0XB0
این محصول یکCPU از سری S7-1200 با نام ۱۲۱۲C می باشد که دارای ۲MB حافظه بارگذاری و ۷۵KB حافظه کاری و همچنین ۱۰KB حافظه ماندگارمی باشد که می توان با استفاده از مموری های زیمنس تا ۲GB افزایش داد. CPU1212C تعداد ۸ کانال ورودی دیجیتال ،۶ کانال خروجی دیجیتال و ۲ کانال ورودی آنالوگ (۰-۱۰) ولت را دارا می باشد. در این نوع از CPUهای S7-1200 حداکثر تا ۲ ماژول در سمت راست وفقط یک SB یا CB بر روی CPU می توان اضافه نمود.
· CPU1214C
این سری هم مانند CPU ۱۲۱۴C درای سه دسته میباشد .
DC/DC/DC ۶ES7214-1AG40-0XB0
AC/DC/RELAY ۶ES7214-1BG40-0XB0
DC/DC/RELAY ۶ES7214-1HG40-0XB0
توضیح کوتاهی در مورد کد: ۶ES7214-1AG40-0XB0
این محصول یکCPU از سری S7-1200 با نام ۱۲۱۴C می باشد که دارای ۴MB حافظه بارگذاری و ۱۰۰KB حافظه کاری و همچنین ۱۰KB حافظه ماندگارمی باشد که می توان با استفاده از مموری های زیمنس تا ۲GB افزایش داد. CPU1214C تعداد ۱۴ کانال ورودی دیجیتال ،۱۰ کانال خروجی دیجیتال و ۲ کانال ورودی آنالوگ (۰-۱۰) ولت را دارا می باشد. در این نوع از CPUهای S7-1200 حداکثرتا ۸ ماژول در سمت راست و فقط یک SB یا CB بر روی CPU می توان اضافه نمود. همچنین این CPU S7_1200 می تواند ۳ عدد ماژول شبکه را در سمت چپ خود پشتیبانی کند.
· CPU1215C
این سری هم مانند CPU ۱۲۱۵C درای سه دسته میباشد .
DC/DC/DC ۶ES7215-1AG40-0XB0
AC/DC/RELAY ۶ES7215-1BG40-0XB0
DC/DC/RELAY ۶ES7215-1HG40-0XB0
توضیح کوتاهی در مورد کد: ۶ES7215-1AG40-0XB0
این محصول یکCPU از سری S7-1200 با نام ۱۲۱۵C می باشد که دارای ۴MB حافظه بارگذاری و ۱۲۵KB حافظه کاری و همچنین ۱۰KB حافظه ماندگارمی باشد که می توان با استفاده از مموری های زیمنس تا ۲GB افزایش داد. CPU1215C تعداد ۱۴ کانال ورودی دیجیتال ،۱۰ کانال خروجی دیجیتال و ۲ کانال ورودی آنالوگ (۰-۱۰) ولت و ۲ کانال خروجی آنالوگ را دارا می باشد. در این نوع از CPUهای S7-1200 حداکثرتا ۸ ماژول در سمت راست و فقط یک SB یا CB بر روی CPU می توان اضافه نمود. همچنین این CPU S7_1200 می تواند ۳ عدد ماژول شبکه را در سمت چپ خود پشتیبانی کند.
· CPU1217C
این سری بر خلاف دیگر سری های s7-1200 زیمنس فقط یک مدل دارد.
DC/DC/DC ۶ES7217-1AG40-0XB0
این CPU درارای ۱۴ کانال ورودی دیجیتال ،۱۰کانال خروجی دیجیتال،۲ کانال ورودی آنالوگ (۱۰-۰) ولت و ۲ کانال خروجی آنالوگ را دارا می باشد. مقدار حافظه کاری CPU 1217C 150 کیلو بایت ، حافظه بارگذاری ۴ مگابایت به صورت داخلی و قابل افزایش توسط مموری های MC زیمنس تا ۲ گیگابایت می باشد و حافظه ماندگار آن ۱۰ کیلو بایت می باشد. این CPU S7-1200 زیمنس حد اکثر تا ۸ ماژول I/O را برروی رک اصلی در سمت راست ، ۳ عدد ماژول ارتباطی در سمت چپ و ۱ عدد برد *(SB-CB-BB)* را که بر روی آن قرار می گیرد پشتیبانی می کند.
نرم افزار :

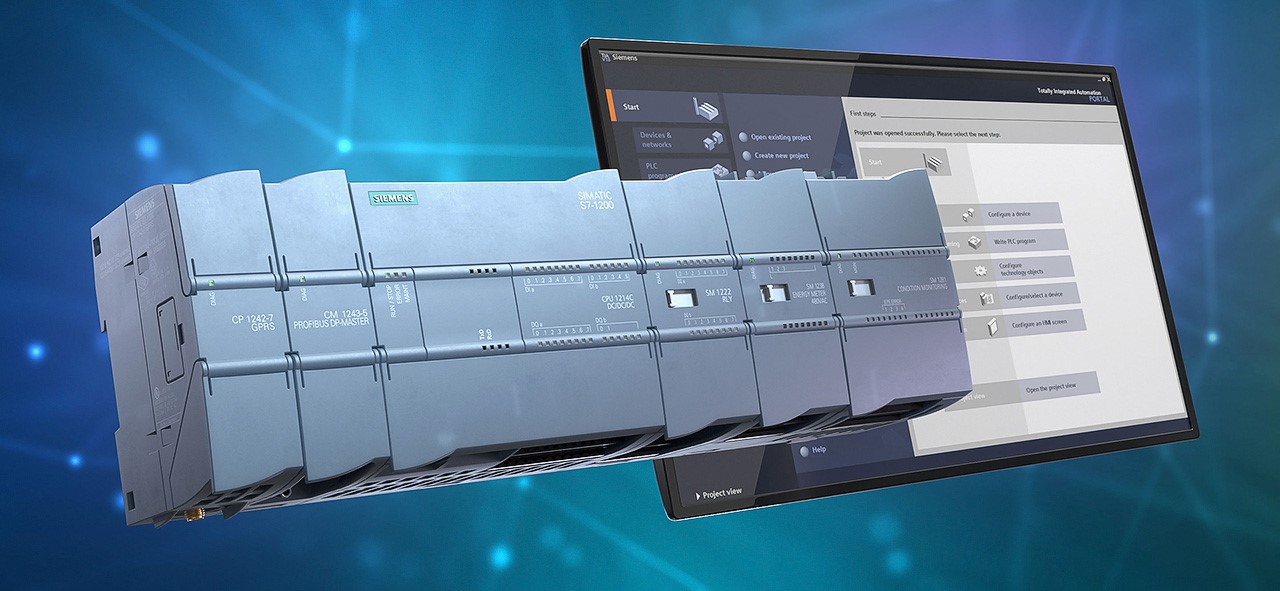

برای برنامه نویسی تمام تجهیزات ۱۲۰۰ زیمنس از نرم افزار TIA ورزن ۱۶ به بالا استفاده می شود .
