در صنایع بزرگ و مجموعه‌های تولیدی، عملکرد صحیح ماشین‌آلات به هماهنگی میان اجزای مختلف سیستم انتقال قدرت وابسته است. تجهیزاتی مانند الکتروموتورها، گیربکس‌ها، نوار نقاله‌ها، آسیاب‌های صنعتی، پمپ‌ها و فن‌های بزرگ برای فعالیت مستمر به قطعاتی نیاز دارند که بتوانند نیروی چرخشی را به‌صورت مطمئن از یک محور به محور دیگر منتقل کنند. کوپلینگ یکی از مهم‌ترین اجزای این سیستم است که نقش قابل‌توجهی در افزایش پایداری تجهیزات و کاهش مشکلات ناشی از انتقال نامناسب نیرو دارد.
انتخاب کوپلینگ مناسب تنها به ابعاد قطعه یا توان موتور محدود نمی‌شود. عواملی مانند گشتاور موردنیاز، سرعت چرخش، شرایط محیطی، میزان ناهم‌راستایی محورها، وجود ضربه‌های مکانیکی و نوع بارگذاری نیز باید در زمان انتخاب مورد بررسی قرار گیرند. بی‌توجهی به این عوامل ممکن است باعث افزایش لرزش، استهلاک قطعات، توقف خط تولید و بالا رفتن هزینه‌های تعمیرات شود.
در میان انواع کوپلینگ‌های مورد استفاده در صنعت، کوپلینگ دنده‌ای، کوپلینگ فنری و هیدروکوپلینگ از جمله گزینه‌هایی هستند که هرکدام با ساختار و عملکرد متفاوت، برای شرایط خاصی از انتقال قدرت طراحی شده‌اند. شناخت تفاوت‌های این تجهیزات به مدیران فنی، کارشناسان تعمیرات و واحدهای تدارکات صنعتی کمک می‌کند تا با توجه به نیاز واقعی مجموعه خود، انتخاب دقیق‌تری داشته باشند.
شاهان صنعت انرژی به‌عنوان تأمین‌کننده انواع گیربکس، کوپلینگ، الکتروموتور و قطعات انتقال قدرت صنعتی، در زمینه تأمین تجهیزات موردنیاز واحدهای صنعتی فعالیت می‌کند. آشنایی با ویژگی‌های فنی این قطعات می‌تواند مسیر انتخاب تجهیزات مناسب برای کارخانه‌های فولاد، سیمان، پتروشیمی و سایر صنایع وابسته به ماشین‌آلات سنگین را هموارتر کند.
کوپلینگ صنعتی چیست و چه نقشی در انتقال قدرت دارد؟
کوپلینگ قطعه‌ای مکانیکی است که برای اتصال دو محور و انتقال گشتاور میان آن‌ها مورد استفاده قرار می‌گیرد. این قطعه معمولاً در فاصله میان محرک، مانند الکتروموتور یا گیربکس، و تجهیز متحرک نصب می‌شود. وظیفه اصلی کوپلینگ، انتقال حرکت چرخشی و ایجاد ارتباط مکانیکی میان اجزای سیستم است.
با وجود شباهت در عملکرد کلی، کوپلینگ‌ها از نظر طراحی، جنس مواد، ظرفیت انتقال گشتاور و توانایی جبران ناهم‌راستایی با یکدیگر تفاوت دارند. برخی مدل‌ها برای انتقال گشتاورهای بالا و فعالیت در شرایط سنگین طراحی شده‌اند، درحالی‌که گروهی دیگر برای جذب بخشی از ضربه‌ها و ارتعاشات یا کنترل نحوه شروع حرکت کاربرد دارند.
یکی از نکات مهم در طراحی سیستم انتقال قدرت، انتخاب کوپلینگی است که با مشخصات موتور، گیربکس و دستگاه مصرف‌کننده هماهنگی داشته باشد. برای مثال، در یک نوار نقاله سنگین ممکن است بارگذاری ناگهانی و تغییرات گشتاور اهمیت زیادی داشته باشد؛ اما در یک سیستم پمپاژ، سرعت چرخش، شرایط کاری و ویژگی‌های راه‌اندازی می‌توانند از عوامل تعیین‌کننده باشند.
به همین دلیل، بررسی اطلاعات فنی تجهیزات پیش از خرید ضروری است. توان موتور، دور ورودی و خروجی، گشتاور کاری، قطر شفت‌ها، فضای نصب و شرایط محیطی باید به‌صورت هم‌زمان بررسی شوند. این رویکرد از انتخاب قطعه نامتناسب جلوگیری می‌کند و به افزایش قابلیت اطمینان مجموعه کمک می‌کند.

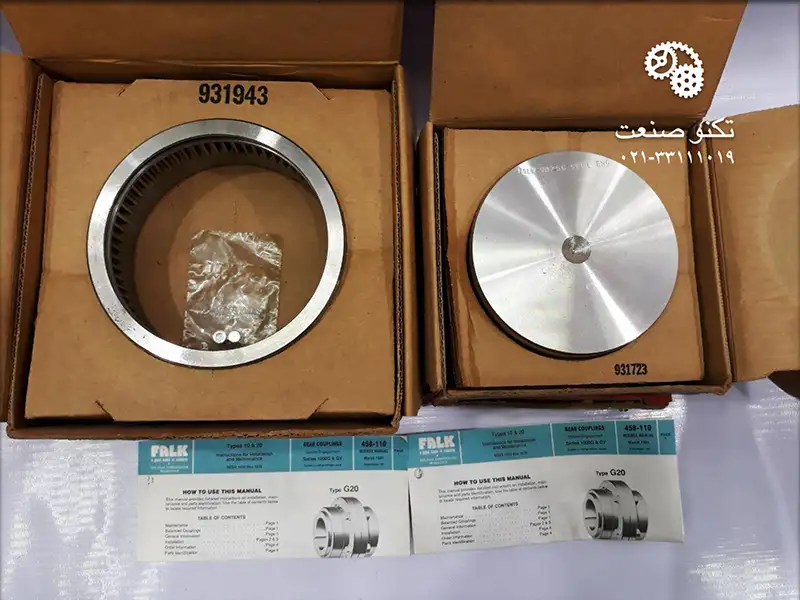

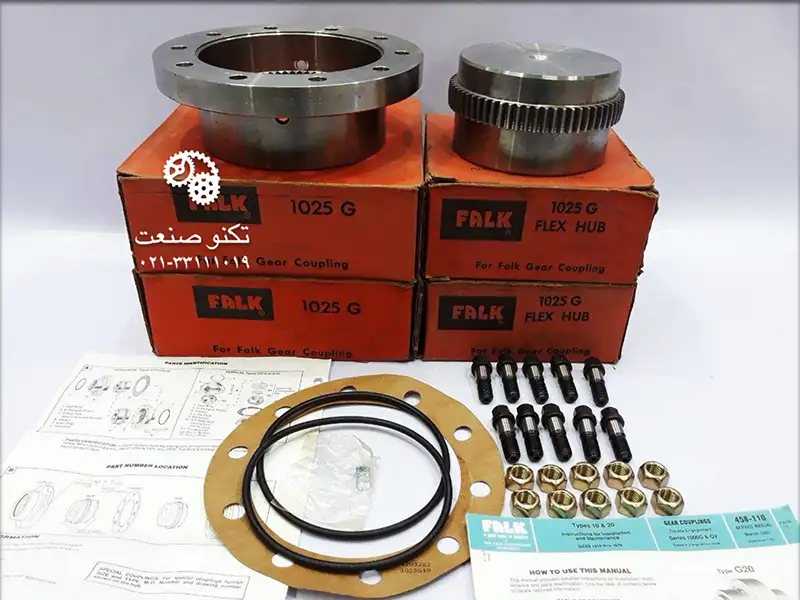

کوپلینگ دنده‌ای؛ انتخابی برای انتقال گشتاورهای بالا
کوپلینگ دنده‌ای یکی از انواع کوپلینگ فنری مکانیکی است که به کمک درگیری دندانه‌های طراحی‌شده در اجزای خود، گشتاور را از یک محور به محور دیگر منتقل می‌کند. این نوع کوپلینگ معمولاً از دو توپی دندانه‌دار و یک یا چند غلاف تشکیل می‌شود که با یکدیگر درگیر هستند. شکل دقیق اجزا و روش اتصال آن‌ها به مدل و سازنده محصول بستگی دارد.
طراحی دندانه‌ها امکان انتقال گشتاور بالا را در ابعاد نسبتاً فشرده فراهم می‌کند. به همین دلیل، کوپلینگ دنده‌ای در بسیاری از سیستم‌های صنعتی سنگین که به انتقال قدرت مستمر و اتصال مکانیکی مقاوم نیاز دارند، مورد توجه قرار می‌گیرد.
کاربرد کوپلینگ دنده‌ای در صنایع سنگین
در کارخانه‌های فولاد، تجهیزات نورد، خطوط انتقال مواد، ماشین‌آلات بزرگ و برخی سامانه‌های محرک صنعتی، استفاده از کوپلینگ دنده‌ای می‌تواند با توجه به شرایط طراحی مناسب باشد. این قطعه در سیستم‌هایی که فضای نصب محدود است اما انتقال گشتاور قابل‌توجهی ضرورت دارد، یکی از گزینه‌های قابل بررسی محسوب می‌شود.
در صنعت سیمان نیز تجهیزات متعددی مانند آسیاب‌ها، نوار نقاله‌ها و برخی ماشین‌آلات انتقال مواد به سیستم‌های انتقال قدرت مطمئن نیاز دارند. انتخاب کوپلینگ مناسب در چنین مجموعه‌هایی اهمیت زیادی دارد؛ زیرا توقف یک تجهیز اصلی ممکن است بر عملکرد بخش‌های دیگر خط تولید نیز اثربگذارد.
در صنایع پتروشیمی و سایر واحدهای فرایندی، انتخاب نوع هیدروکوپلینگ باید با توجه به مشخصات ماشین، سرعت کار، شرایط محیطی و الزامات بهره‌برداری انجام شود. نمی‌توان صرفاً بر اساس نوع صنعت، یک مدل مشخص را برای همه تجهیزات مناسب دانست.
مزایای کوپلینگ دنده‌ای
یکی از مهم‌ترین ویژگی‌های کوپلینگ دنده‌ای، ظرفیت مناسب برای انتقال گشتاورهای بالا در طراحی‌های متداول این گروه است. همچنین این نوع کوپلینگ می‌تواند در صورت انتخاب و نصب صحیح، اتصال مکانیکی قابل‌اعتمادی میان محورهای تجهیزات ایجاد کند.
قابلیت تحمل مقدار مشخصی از ناهم‌راستایی نیز از ویژگی‌های بسیاری از طراحی‌های کوپلینگ دنده‌ای است. بااین‌حال، میزان مجاز ناهم‌راستایی به ساختار محصول و دستورالعمل سازنده بستگی دارد و نباید به‌عنوان جایگزینی برای هم‌محور کردن صحیح شفت‌ها در نظر گرفته شود.
در بسیاری از مدل‌ها، روانکاری مناسب برای کاهش اصطکاک میان سطوح دندانه‌دار اهمیت دارد. استفاده از روانکار نامناسب، کاهش سطح روانکاری یا آلودگی داخلی می‌تواند موجب افزایش سایش و کاهش عمر مفید قطعه شود.
نکات مهم در انتخاب و نگهداری کوپلینگ دنده‌ای
هنگام انتخاب کوپلینگ دنده‌ای باید گشتاور موردنیاز، دور کاری، قطر شفت‌ها، شرایط بارگذاری و مشخصات محل نصب بررسی شود. علاوه بر این، نوع اتصال، روش روانکاری، شرایط دسترسی برای سرویس و محدودیت‌های ابعادی نیز اهمیت دارند.
در زمان نگهداری، بررسی نشتی روانکار، وضعیت آب‌بندی، وجود صداهای غیرعادی و تغییرات لرزش می‌تواند به شناسایی زودهنگام مشکلات کمک کند. زمان‌بندی سرویس باید براساس دستورالعمل سازنده و شرایط واقعی بهره‌برداری تعیین شود.
انتخاب محصول باکیفیت و دارای مشخصات فنی قابل‌تأیید، در کنار نصب اصولی، از عوامل مؤثر بر عملکرد مطلوب کوپلینگ دنده‌ای است. تأمین قطعه متناسب با مدل دستگاه و نیاز عملیاتی، ریسک ناسازگاری و هزینه‌های ناشی از تعویض زودهنگام را کاهش می‌دهد.
کوپلینگ فنری؛ انعطاف‌پذیری در سیستم انتقال قدرت
کوپلینگ فنری به گروهی از کوپلینگ‌ها گفته می‌شود که در ساختار آن‌ها از عنصر فنری برای ایجاد انعطاف‌پذیری مکانیکی استفاده شده است. این عنصر می‌تواند بسته به طراحی محصول، بخشی از تغییر شکل‌های ناشی از بارگذاری را جذب کند و بر نحوه انتقال گشتاور و رفتار دینامیکی سیستم اثر بگذارد.
البته عنوان کوپلینگ فنری به‌تنهایی مشخص‌کننده یک ساختار واحد نیست. برخی مدل‌ها از فنرهای فلزی با آرایش‌های خاص استفاده می‌کنند و برخی دیگر ممکن است از اجزای انعطاف‌پذیر متفاوتی بهره ببرند. به همین دلیل، هنگام خرید باید ساختار دقیق مدل موردنظر و مشخصات اعلام‌شده از سوی سازنده بررسی شود.
عملکرد کوپلینگ فنری در ماشین‌آلات
در سیستم‌های انتقال قدرت، تغییرات ناگهانی بار، ضربه‌های مکانیکی و نوسان‌های گشتاور می‌توانند به اجزای مختلف فشار وارد کنند. کوپلینگ فنری با توجه به طراحی خود ممکن است بخشی از این تغییرات را از طریق تغییر شکل کنترل‌شده عنصر انعطاف‌پذیر مدیریت کند.
این ویژگی در بعضی ماشین‌آلاتی که با بارهای متغیر کار می‌کنند اهمیت دارد. بااین‌حال، مقدار جذب انرژی، میزان انعطاف‌پذیری و توانایی کنترل ضربه در مدل‌های مختلف یکسان نیست. بنابراین انتخاب کوپلینگ فنری باید براساس شرایط واقعی کارکرد و مشخصات فنی محصول انجام شود.
در برخی سامانه‌ها، انعطاف‌پذیری مناسب می‌تواند به کاهش انتقال بعضی ارتعاشات و محدود کردن تنش‌های ناشی از تغییرات گشتاور کمک کند. در مقابل، انتخاب نادرست سختی فنر یا ظرفیت گشتاور ممکن است عملکرد مطلوب سیستم را مختل کند.
مزایای استفاده از کوپلینگ فنری
سهولت سرویس و تعویض اجزا نیز در برخی طراحی‌ها از مزایای عملیاتی محسوب می‌شود. البته این موضوع به ساختار محصول، نحوه دسترسی و توصیه‌های سازنده وابسته است و نمی‌توان آن را برای تمام مدل‌های موجود یکسان در نظر گرفت.
از دیگر نکات قابل توجه، امکان انتخاب مدل‌های متفاوت براساس گشتاور، سرعت، شرایط نصب و ویژگی‌های بار است. وجود گزینه‌های متنوع به واحدهای فنی اجازه می‌دهد تا به‌جای استفاده از یک راهکار عمومی، کوپلینگی متناسب با الزامات دستگاه انتخاب کنند.
کاربرد کوپلینگ فنری در خطوط تولید
کوپلینگ فنری ممکن است در برخی سامانه‌های محرک صنعتی، ماشین‌آلات تولیدی، تجهیزات دارای بار متغیر و کاربردهایی که انعطاف‌پذیری مکانیکی اهمیت دارد، مورد استفاده قرار گیرد. نوع کاربرد به مشخصات دقیق کوپلینگ و شرایط عملیاتی بستگی دارد.
در کارخانه‌های فولاد و سیمان، وجود بارهای سنگین و تغییرات عملیاتی باعث می‌شود بررسی رفتار دینامیکی سیستم انتقال قدرت اهمیت پیدا کند. در چنین شرایطی، کارشناسان فنی باید مشخص کنند که آیا کوپلینگ فنری برای کاربرد موردنظر مناسب است یا نوع دیگری از کوپلینگ عملکرد بهتری ارائه می‌دهد.
برای مثال، اگر مسئله اصلی سیستم، انتقال گشتاور بالا در فضای محدود باشد، کوپلینگ دنده‌ای ممکن است گزینه قابل بررسی‌تری باشد. اگر کنترل نحوه راه‌اندازی و محدود کردن انتقال ضربه اهمیت بیشتری داشته باشد، بررسی راهکارهایی مانند هیدروکوپلینگ نیز می‌تواند ضروری باشد.
اصول نگهداری کوپلینگ فنری
بازرسی دوره‌ای کوپلینگ فنری باید متناسب با نوع طراحی انجام شود. بررسی تغییر شکل غیرعادی، ترک‌خوردگی، فرسودگی، خوردگی، شل شدن اتصالات و نشانه‌های افزایش لرزش از اقدامات مهم نگهداری است.
همچنین لازم است ظرفیت گشتاور و سرعت مجاز محصول رعایت شود. استفاده از کوپلینگ خارج از محدوده طراحی می‌تواند باعث کاهش عمر قطعه یا ایجاد مشکلات مکانیکی در سیستم شود.

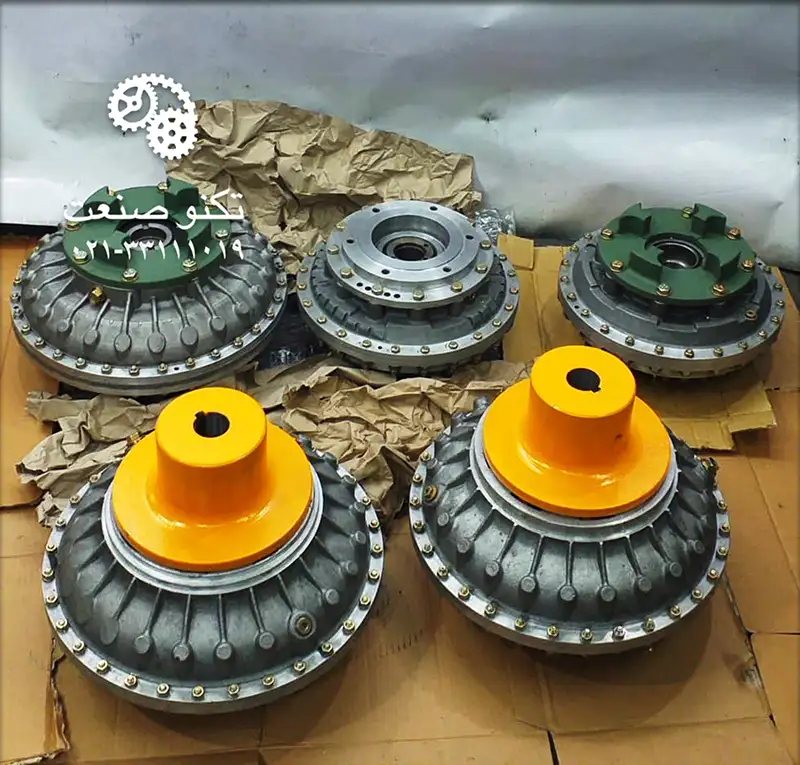

هیدروکوپلینگ؛ انتقال قدرت به کمک سیال
هیدروکوپلینگ یا کوپلینگ هیدرودینامیکی، تجهیزی برای انتقال گشتاور است که در آن از انرژی سیال برای انتقال حرکت میان بخش محرک و بخش متحرک استفاده می‌شود. این تجهیز در ساختار متداول خود از محفظه‌ای شامل سیال و دو عضو اصلی تشکیل شده است: پروانه پمپ و پروانه توربین.
عضو محرک که معمولاً به موتور متصل است، سیال را به حرکت درمی‌آورد. جریان سیال با انتقال انرژی به عضو متحرک، باعث چرخش آن می‌شود. در این فرایند، انتقال قدرت از طریق حرکت سیال انجام می‌گیرد و میان دو عضو اصلی، اتصال مکانیکی صلب و مستقیم مشابه کوپلینگ‌های معمول وجود ندارد.
چرا هیدروکوپلینگ در راه‌اندازی تجهیزات اهمیت دارد؟
در برخی ماشین‌آلات صنعتی، شروع حرکت با بار سنگین می‌تواند فشار زیادی به موتور و تجهیزات انتقال قدرت وارد کند. هیدروکوپلینگ در طراحی‌های مناسب می‌تواند به نرم‌تر شدن فرایند انتقال گشتاور هنگام راه‌اندازی کمک کند.
این ویژگی ممکن است باعث کاهش شدت برخی ضربه‌های مکانیکی و محدود شدن تنش‌های لحظه‌ای در اجزای سیستم شود. میزان این اثر به انتخاب صحیح مدل و شرایط کاری بستگی دارد؛ بنابراین نمی‌توان تضمین کرد که هر هیدروکوپلینگ در تمام کاربردها نتیجه یکسانی ایجاد می‌کند.
در سیستم‌هایی که نیازمند شروع حرکت تدریجی هستند، بررسی استفاده از هیدروکوپلینگ می‌تواند بخشی از فرایند طراحی یا بهینه‌سازی انتقال قدرت باشد. انتخاب نهایی باید با در نظر گرفتن مشخصات موتور، منحنی بار، سرعت موردنیاز و الزامات ایمنی صورت گیرد.
کاربرد هیدروکوپلینگ در صنایع مختلف
در کارخانه‌های سیمان، نوار نقاله‌های سنگین و بعضی ماشین‌آلات فرایندی ممکن است به راهکاری نیاز داشته باشند که رفتار سیستم هنگام راه‌اندازی را بهبود دهد. در کارخانه‌های فولاد نیز انتخاب تجهیزات انتقال قدرت باید با توجه به وزن بار، شرایط فرایند، سرعت کار و ویژگی‌های محرک انجام شود.
در برخی کاربردهای معدنی و صنایع وابسته به جابه‌جایی مواد، شرایط بارگذاری متغیر اهمیت زیادی دارد. در چنین محیط‌هایی، استفاده از هیدروکوپلینگ می‌تواند یکی از گزینه‌های قابل بررسی باشد؛ مشروط بر اینکه مدل انتخاب‌شده با الزامات فنی دستگاه هماهنگ باشد.
لازم است توجه شود که هیدروکوپلینگ با کوپلینگ گشتاورمتغیر یا هیدرولیک صنعتی در معنای عمومی یکسان نیست. هیدروکوپلینگ متداول، گشتاور را به کمک جریان سیال منتقل می‌کند و نباید بدون بررسی طراحی، ویژگی‌هایی مانند کنترل پیوسته سرعت یا تنظیم فعال گشتاور را به همه مدل‌های آن نسبت داد.
مزایای هیدروکوپلینگ
انتقال هیدرودینامیکی نیرو، امکان راه‌اندازی نرم‌تر در کاربردهای مناسب و کاهش برخی ضربه‌های ناشی از شروع حرکت از جمله ویژگی‌های مهم هیدروکوپلینگ هستند. این خصوصیات می‌توانند در کاهش فشارهای لحظه‌ای واردشده به بخش‌هایی از سیستم انتقال قدرت مؤثر باشند.
در عین حال، هیدروکوپلینگ هنگام انتقال نیرو معمولاً با مقداری لغزش همراه است. این لغزش می‌تواند به تولید گرما منجر شود و بر بازده کلی سیستم اثر بگذارد. بنابراین، انتخاب ظرفیت مناسب و توجه به شرایط خنک‌کاری و حدود کاری دستگاه اهمیت زیادی دارد.
نکات نگهداری هیدروکوپلینگ
بازرسی هیدروکوپلینگ باید براساس دستورالعمل سازنده و شرایط واقعی بهره‌برداری انجام شود. بررسی نشتی سیال، وضعیت آب‌بندی، دمای عملکرد، ارتعاشات و صداهای غیرعادی از اقدامات مهم در نگهداری این تجهیز است.
همچنین باید از سیال توصیه‌شده توسط سازنده استفاده شود و عملیات پرکردن یا تخلیه مطابق دستورالعمل فنی انجام گیرد. انتخاب سیال نامناسب یا رعایت نکردن میزان پرشدگی می‌تواند بر رفتار تجهیز اثر منفی بگذارد.
در کاربردهایی که هیدروکوپلینگ نقش مهمی در راه‌اندازی ماشین‌آلات دارد، پایش وضعیت آن بخشی از برنامه نگهداری پیشگیرانه محسوب می‌شود. ثبت تغییرات دما، زمان راه‌اندازی و نشانه‌های غیرعادی می‌تواند به شناسایی مشکلات احتمالی کمک کند.
مقایسه کوپلینگ دنده‌ای، کوپلینگ فنری و هیدروکوپلینگ
اگرچه هر سه تجهیز برای استفاده در سیستم‌های انتقال قدرت طراحی شده‌اند، اما سازوکار عملکرد و اولویت‌های انتخاب آن‌ها متفاوت است. کوپلینگ دنده‌ای با درگیری دندانه‌ها، گشتاور را به‌صورت مکانیکی منتقل می‌کند. کوپلینگ فنری از یک عنصر انعطاف‌پذیر برای ایجاد رفتار مکانیکی مشخص بهره میبرد و هیدروکوپلینگ از انرژی سیال برای انتقال حرکت استفاده می‌کند.
در انتخاب کوپلینگ دنده‌ای، ظرفیت گشتاور، ابعاد نصب، شرایط روانکاری و میزان مجاز ناهم‌راستایی اهمیت زیادی دارند. برای کوپلینگ فنری، ویژگی‌های عنصر انعطاف‌پذیر، رفتار سیستم تحت بار متغیر و ظرفیت کاری باید بررسی شوند. در هیدروکوپلینگ نیز شرایط راه‌اندازی، سرعت، لغزش، تولید گرما و مشخصات سیال از عوامل مهم تصمیم‌گیری هستند.
به همین دلیل، انتخاب یک نوع کوپلینگ صرفاً به دلیل استفاده گسترده آن در صنعت، تصمیم مناسبی نیست. ممکن است دو دستگاه مشابه از نظر ظاهری، به دلیل تفاوت در بارگذاری یا شرایط عملیاتی، به راهکارهای متفاوتی نیاز داشته باشند.
تأثیر انتخاب صحیح کوپلینگ بر هزینه‌های نگهداری
هزینه تهیه کوپلینگ تنها یکی از بخش‌های هزینه مالکیت تجهیزات صنعتی است. هزینه نصب، سرویس، توقف تولید، مصرف قطعات یدکی و پیامدهای خرابی احتمالی نیز باید در تصمیم‌گیری لحاظ شوند.
انتخاب قطعه‌ای که ظرفیت کافی ندارد، می‌تواند موجب افزایش استهلاک و نیاز به تعویض زودهنگام شود. از طرف دیگر، انتخاب محصولی با مشخصات نامتناسب یا ابعاد اشتباه ممکن است هزینه‌های اضافی ایجاد کند، بدون اینکه مزیت فنی مشخصی به همراه داشته باشد.
هم‌راستایی مناسب محورها، نصب مطابق دستورالعمل، رعایت حدود مجاز بارگذاری و اجرای برنامه نگهداری پیشگیرانه، از اقدامات مؤثر برای افزایش عمر مفید کوپلینگ هستند. حتی محصولی با کیفیت ساخت مناسب نیز در صورت نصب اشتباه یا استفاده خارج از محدوده طراحی، ممکن است دچار خرابی شود.
واحدهای تعمیرات و نگهداری می‌توانند با ثبت اطلاعات خرابی، بررسی علت توقف‌ها و پایش وضعیت قطعات، تصمیم‌های دقیق‌تری درباره انتخاب و تأمین تجهیزات بگیرند. این رویکرد علاوه بر کاهش هزینه‌های پیش‌بینی‌نشده، به افزایش آمادگی عملیاتی کارخانه کمک می‌کند.
راهنمای خرید کوپلینگ صنعتی از تأمین‌کننده تخصصی
در خرید کوپلینگ دنده‌ای، کوپلینگ فنری یا هیدروکوپلینگ، ارائه اطلاعات فنی دقیق به تأمین‌کننده اهمیت زیادی دارد. نام تجهیز به‌تنهایی برای انتخاب قطعه کافی نیست و لازم است تا حد امکان اطلاعاتی مانند برند، مدل، شماره فنی، توان موتور، دور کاری، گشتاور موردنیاز، ابعاد شفت و شرایط نصب مشخص شوند.
اگر قطعه قبلی دچار خرابی شده است، بررسی علت خرابی پیش از سفارش قطعه جایگزین نیز اهمیت دارد. در برخی موارد، مشکل اصلی از ناهم‌راستایی محورها، اضافه‌بار، روانکاری نامناسب یا انتخاب اشتباه ظرفیت ناشی می‌شود. جایگزینی قطعه بدون بررسی علت اصلی ممکن است همان مشکل را دوباره ایجاد کند.
توجه به اصالت کالا، تطابق مشخصات فنی، امکان ارائه اطلاعات محصول و هماهنگی ابعادی نیز از معیارهای مهم در تأمین تجهیزات صنعتی هستند. در خرید قطعات حساس، بهتر است مشخصات مدل پیشنهادی با اطلاعات دستگاه و مستندات سازنده تطبیق داده شود.
