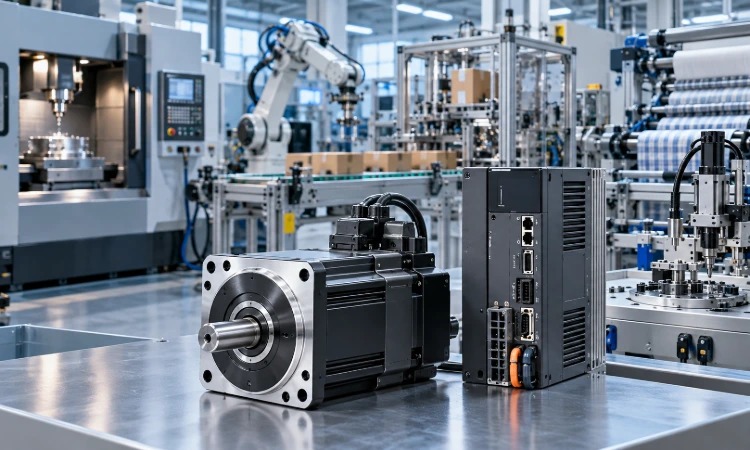

سروو موتور دلتا در چه صنایعی استفاده می‌شود و چگونه انتخاب می‌شود؟
در بسیاری از ماشین‌آلات صنعتی، صرفاً چرخیدن موتور کافی نیست؛ محور باید در زمان مشخص به موقعیت دقیق برسد، با شتاب کنترل‌شده حرکت کند و پس از تغییر بار نیز موقعیت یا سرعت خود را حفظ کند. در چنین کاربردهایی استفاده از سروو موتور به جای یک موتور معمولی می‌تواند کنترل حرکت را بسیار دقیق‌تر کند.
سروو موتور دلتا در تجهیزاتی مانند دستگاه‌های CNC، ماشین‌آلات بسته‌بندی، خطوط چاپ، ماشین‌های نساجی، سیستم‌های جابه‌جایی دقیق و برخی تجهیزات رباتیک مورد استفاده قرار می‌گیرد. با این حال انتخاب سروو تنها براساس توان موتور انجام نمی‌شود. گشتاور، سرعت، اینرسی بار، نحوه انتقال حرکت، نوع کنترل، وجود ترمز و سازگاری موتور و سروو درایو باید هم‌زمان بررسی شوند.
به همین دلیل دو دستگاه با موتور یک کیلووات الزاماً به یک سروو موتور یکسان نیاز ندارند. شرایط مکانیکی و پروفایل حرکت مشخص می‌کند چه موتوری برای هر محور مناسب‌تر است.
سروو موتور دلتا بیشتر در چه صنایعی کاربرد دارد؟
به‌طور خلاصه، سروو موتور زمانی کاربرد پیدا می‌کند که کنترل دقیق موقعیت، سرعت یا گشتاور اهمیت داشته باشد. هرچه حرکت یک ماشین سریع‌تر، تکرارشونده‌تر و حساس‌تر به خطای موقعیت باشد، نیاز به سیستم سروو بیشتر احساس می‌شود.
| صنعت یا ماشین | وظیفه سروو موتور | معیار مهم در انتخاب |
|---|---|---|
| CNC و ماشین ابزار | حرکت دقیق محور | گشتاور، سرعت، دقت موقعیت |
| بسته‌بندی | برش، دوخت و تغذیه دقیق | شتاب و پاسخ سریع |
| چاپ | هماهنگی چند محور | سنکرون بودن و کنترل سرعت |
| نساجی | کنترل حرکت و کشش | پایداری سرعت و پاسخ دینامیکی |
| رباتیک | موقعیت‌دهی محورها | اینرسی، سرعت و دقت |
| خطوط مونتاژ | جابه‌جایی و Pick & Place | سیکل کاری و شتاب |
البته نام صنعت به‌تنهایی مدل مناسب را مشخص نمی‌کند. برای مثال در یک خط بسته‌بندی ممکن است یک محور تنها محصول را منتقل کند، در حالی که محور دیگر باید در کسری از زمان حرکت کرده، متوقف شود و عملیات برش را در موقعیت مشخصی انجام دهد. طبیعتاً شرایط انتخاب موتور این دو محور یکسان نیست.
کاربرد سروو موتور دلتا در دستگاه‌های CNC
یکی از شناخته‌شده‌ترین کاربردهای سروو موتور، کنترل محورهای حرکتی ماشین‌های CNC است. در چنین دستگاه‌هایی موقعیت ابزار نسبت به قطعه باید با دقت کنترل شود و حرکت محورها نیز باید با فرمان کنترلر هماهنگ باشد.
در محورهای X، Y و Z، عواملی مانند وزن میز، جرم قطعه، گام بال‌اسکرو، نسبت گیربکس، حداکثر سرعت حرکت و شتاب موردنیاز بر انتخاب سروو اثر می‌گذارند.
در محورهای عمودی یک عامل دیگر نیز مطرح می‌شود: نگه داشتن بار. در چنین کاربردهایی ممکن است استفاده از سروو موتور ترمزدار ضروری باشد تا پس از قطع فرمان یا برق، مکانیزم در وضعیت موردنظر باقی بماند.
بنابراین جایگزین کردن سرووی یک دستگاه CNC تنها براساس توان موتور قبلی، بدون بررسی کد موتور، دور، فلنج، انکودر، درایو و مشخصات مکانیکی، می‌تواند باعث انتخاب اشتباه شود.
نقش سروو در ماشین‌آلات بسته‌بندی و لیبل‌زنی
ماشین‌آلات بسته‌بندی معمولاً مجموعه‌ای از حرکات سریع و تکراری دارند. تغذیه فیلم، حرکت فک دوخت، برش، جابه‌جایی محصول و لیبل‌زنی باید در زمان مشخص و با هماهنگی انجام شوند.
در این تجهیزات، تنها گشتاور بالا مطرح نیست؛ پاسخ سریع سیستم و امکان شتاب‌گیری و توقف مکرر اهمیت زیادی دارد. اگر موتور نتواند تغییرات سرعت را به‌درستی دنبال کند، خطای محل برش یا نامنظم شدن موقعیت بسته‌ها دور از انتظار نیست.
به همین دلیل هنگام انتخاب سروو برای ماشین بسته‌بندی باید سیکل کاری دستگاه نیز مشخص باشد. یک محور ممکن است در هر دقیقه چند حرکت انجام دهد، در حالی که محور دیگری صدها بار شتاب گرفته و متوقف شود.
این تفاوت مستقیماً روی انتخاب گشتاور اوج، توان موتور و شرایط تنظیم سروو درایو اثر می‌گذارد.
چرا صنایع چاپ و نساجی به کنترل دقیق حرکت نیاز دارند؟
در ماشین چاپ، اختلاف جزئی میان سرعت دو محور ممکن است باعث جابه‌جایی موقعیت چاپ یا ناهماهنگی مراحل مختلف فرایند شود. در اینجا هماهنگی حرکت چند محور و کنترل دقیق سرعت اهمیت دارد.
در برخی ماشین‌آلات نساجی نیز حفظ سرعت، هماهنگ کردن محورهای مختلف و کنترل حرکت در تغییرات بار مهم است. انتخاب نامناسب موتور می‌تواند باعث شود سیستم در شتاب‌گیری یا تغییر سرعت، پاسخ مورد انتظار را ارائه نکند.
به همین دلیل در این کاربردها علاوه بر توان، باید رفتار دینامیکی سیستم بررسی شود. عدد کیلووات به‌تنهایی اطلاعات کافی درباره توانایی یک موتور برای دنبال کردن پروفایل حرکت ماشین ارائه نمی‌دهد.
سروو موتور در رباتیک و سیستم‌های جابه‌جایی دقیق
بازوهای رباتیک، مکانیزم‌های Pick & Place، دستگاه‌های مونتاژ و سیستم‌های انتقال دقیق به حرکت سریع و قابل تکرار نیاز دارند. در چنین تجهیزاتی، وزن قطعه تنها بخشی از مسئله است؛ اینرسی بازوها و اجزای متحرک نیز باید محاسبه شود.
فرض کنید یک محور باید قطعه‌ای را از نقطه A بردارد و چند دهم ثانیه بعد در نقطه B قرار دهد. انتخاب موتوری که فقط توان کافی داشته باشد، تضمین نمی‌کند محور بتواند با شتاب موردنیاز حرکت کند و بدون نوسان در موقعیت نهایی متوقف شود.
اینجاست که نسبت اینرسی بار به موتور، گشتاور اوج و نحوه تنظیم کنترل اهمیت پیدا می‌کند.
سروو موتور دلتا را چگونه انتخاب کنیم؟
انتخاب سروو باید از مشخصات مکانیزم شروع شود، نه از کاتالوگ موتور. ابتدا باید مشخص شود محور چه چیزی را حرکت می‌دهد، با چه سرعتی حرکت می‌کند و در چه مدت باید شتاب بگیرد یا متوقف شود.
۱٫ گشتاور موردنیاز محور
گشتاور یکی از مهم‌ترین پارامترهای سایزینگ است. باید مشخص شود محور در حرکت عادی چه مقدار گشتاور نیاز دارد و در زمان شتاب‌گیری، توقف یا تغییر بار چه گشتاور لحظه‌ای لازم است.
گشتاور پیوسته و گشتاور اوج یک مفهوم واحد نیستند. ممکن است موتوری در شرایط عادی توان حرکت بار را داشته باشد اما هنگام شتاب‌گیری به محدودیت برسد.
۲٫ سرعت حرکت
سرعت موردنیاز موتور به مکانیزم انتقال وابسته است. در بال‌اسکرو، گام پیچ بر سرعت خطی اثر دارد و در سیستم گیربکس یا تسمه، نسبت انتقال باید در محاسبات لحاظ شود.
انتخاب موتوری با دور بالا زمانی مفید است که مجموعه مکانیکی نیز بتواند از آن استفاده کند.
۳٫ اینرسی بار
اینرسی از پارامترهایی است که در انتخاب‌های تجربی اغلب نادیده گرفته می‌شود. حتی اگر دو محور جرم مشابهی داشته باشند، شکل مکانیزم و نحوه انتقال نیرو می‌تواند اینرسی متفاوتی ایجاد کند.
در مستندات و ابزارهای سایزینگ سروو نیز اطلاعات مکانیزم، سرعت، شتاب و کاهش سرعت به‌عنوان بخشی از فرایند انتخاب موتور در نظر گرفته می‌شوند.
۴٫ ترمزدار یا بدون ترمز
ترمز سروو برای تمام کاربردها ضروری نیست. در محورهای افقی ممکن است مدل بدون ترمز پاسخ‌گوی نیاز باشد، اما در محور عمودی یا مکانیزمی که پس از قطع برق نباید تحت وزن بار حرکت کند، باید نیاز به ترمز بررسی شود.
ترمز نگهدارنده نیز نباید با ترمز دینامیکی سیستم اشتباه گرفته شود؛ وظیفه اصلی آن نگهداری محور در وضعیت توقف است.
۵٫ سازگاری موتور و سروو درایو
موتور، سروو درایو و کابل‌ها باید به‌عنوان یک سیستم در نظر گرفته شوند. یکسان بودن توان نامی دو تجهیز الزاماً به معنای سازگاری آنها نیست.
کد کامل سروو موتور و درایو، نوع فیدبک، ولتاژ، کابل قدرت و کابل انکودر باید با جدول‌های سازگاری سازنده تطبیق داده شوند. این موضوع هنگام جایگزینی سرووهای قدیمی با نسل جدید اهمیت بیشتری دارد.
۶٫ فلنج، شفت و فضای نصب
مشخصات مکانیکی را نباید به مرحله نصب موکول کرد. قطر شفت، سایز فلنج، محل کانکتورها و فضای در دسترس باید پیش از خرید کنترل شوند.
ممکن است یک موتور از نظر توان و سرعت کاملاً مناسب باشد اما به علت تفاوت ابعاد، امکان نصب مستقیم روی دستگاه را نداشته باشد.
قیمت سروو موتور دلتا به چه عواملی بستگی دارد؟
مقایسه قیمت زمانی معنا پیدا می‌کند که مدل‌های هم‌سطح با یکدیگر مقایسه شوند. توان، سری محصول، دور موتور، وجود ترمز، مشخصات فیدبک، ابعاد موتور و سروو درایو موردنیاز می‌توانند قیمت نهایی سیستم را تغییر دهند.
همچنین هزینه یک سیستم سروو فقط قیمت خود موتور نیست. در پروژه جدید ممکن است سروو درایو، کابل قدرت، کابل انکودر و برخی تجهیزات جانبی نیز لازم باشند.
به همین دلیل بهتر است ابتدا مشخصات فنی محور تعیین شود و سپس قیمت مدل مناسب بررسی شود. برای مشاهده مدل‌های مختلف، مقایسه مشخصات فنی و بررسی قیمت سروو موتور دلتا در بارز کنترل می‌توان سری‌ها و توان‌های موجود را کنار یکدیگر قرار داد.
برای دسترسی به اطلاعات سایر تجهیزات اتوماسیون صنعتی و بررسی دسته‌بندی محصولات نیز می‌توان وب‌سایت بارز کنترل را از طریق آدرس https://barezcontrol.com/ مشاهده کرد.
این رویکرد منطقی‌تر از آن است که ابتدا ارزان‌ترین سروو انتخاب شود و سپس تلاش شود مکانیزم دستگاه با آن تطبیق داده شود.
برای استعلام سروو موتور چه اطلاعاتی آماده کنیم؟
یک استعلام فنی دقیق می‌تواند احتمال اشتباه در خرید را به میزان قابل توجهی کاهش دهد. بهتر است پیش از تماس با تأمین‌کننده، اطلاعات زیر آماده باشد:
- مدل کامل سروو موتور و سروو درایو قبلی، در صورت جایگزینی
- توان، سرعت و ولتاژ موردنیاز
- وزن یا مشخصات بار
- نوع مکانیزم انتقال حرکت
- سرعت و شتاب موردنیاز محور
- ترمزدار یا بدون ترمز بودن موتور
- عکس پلاک موتور و درایو فعلی
- مشخصات فلنج، شفت و فضای نصب
در پروژه‌های جدید نیز ارائه اطلاعات حرکت محور بسیار مفیدتر از درخواست صرفاً بر اساس یک توان مشخص است.
آیا برای هر کاربرد صنعتی باید سروو موتور استفاده کرد؟
خیر. یکی از اشتباهات طراحی سیستم اتوماسیون، استفاده از سروو در کاربردی است که یک موتور AC به همراه اینورتر نیز می‌تواند نیاز پروژه را پاسخ دهد.
اگر هدف اصلی، تنظیم سرعت یک پمپ، فن، نوار نقاله ساده یا موتور صنعتی باشد و کنترل دقیق موقعیت مطرح نباشد، معمولاً استفاده از موتور AC و اینورتر راهکار ساده‌تری است.
در چنین شرایطی آشنایی با راهنمای انتخاب اینورتر دلتا می‌تواند مشخص کند برای نوع بار، توان موتور و برق ورودی چه خانواده‌ای از درایو مناسب‌تر است.
در مقابل، اگر محور باید با دقت در یک موقعیت مشخص متوقف شود، حرکت‌های سریع و تکراری داشته باشد یا موقعیت واقعی موتور به کنترلر بازگردانده شود، سیستم سروو گزینه منطقی‌تری خواهد بود.
جمع‌بندی
سروو موتور دلتا در صنایعی مانند CNC، بسته‌بندی، چاپ، نساجی، رباتیک و خطوط مونتاژ زمانی کاربرد پیدا می‌کند که کنترل دقیق حرکت، سرعت یا موقعیت اهمیت داشته باشد. با این حال نام صنعت یا توان موتور به‌تنهایی برای انتخاب مدل مناسب کافی نیست.
گشتاور پیوسته و لحظه‌ای، سرعت، اینرسی بار، شتاب، مکانیزم انتقال، ترمز، نوع فیدبک و سازگاری سروو موتور با درایو باید در کنار یکدیگر بررسی شوند.
در پروژه‌های جدید بهتر است سایزینگ از مشخصات واقعی محور آغاز شود و در تعویض تجهیزات نیز کد کامل موتور، درایو و مشخصات مکانیکی مبنا قرار گیرد. مجموعه‌های تخصصی تجهیزات اتوماسیون مانند بارز کنترل می‌توانند برای مقایسه مدل‌های موجود مورد بررسی قرار گیرند؛ اما هرچه اطلاعات اولیه پروژه دقیق‌تر باشد، احتمال رسیدن به انتخاب فنی مناسب نیز بیشتر خواهد بود.
سوالات متداول
سروو موتور دلتا بیشتر برای چه دستگاه‌هایی مناسب است؟
سروو موتور بیشتر در دستگاه‌هایی استفاده می‌شود که به کنترل دقیق موقعیت، سرعت یا حرکت تکرارشونده نیاز دارند. CNC، ماشین‌آلات بسته‌بندی، چاپ، رباتیک، سیستم‌های Pick & Place و برخی خطوط مونتاژ از کاربردهای متداول آن هستند.
توان سروو موتور را چگونه انتخاب کنیم؟
انتخاب توان باید براساس گشتاور بار، سرعت، شتاب، سیکل کاری و اینرسی مکانیزم انجام شود. انتخاب صرفاً براساس توان موتور قبلی یا وزن بار ممکن است نتیجه دقیقی نداشته باشد، زیرا پروفایل حرکت محور نیز در تعیین موتور مناسب مؤثر است.
سروو موتور ترمزدار برای چه کاربردی لازم است؟
مدل ترمزدار معمولاً در محورهای عمودی و مکانیزم‌هایی بررسی می‌شود که پس از قطع برق نباید تحت اثر وزن بار حرکت کنند. نیاز به ترمز باید با توجه به ساختار مکانیکی و الزامات ایمنی دستگاه تعیین شود.
تفاوت استفاده از اینورتر و سروو موتور چیست؟
اینورتر معمولاً برای کنترل سرعت و گشتاور موتور AC در کاربردهای عمومی استفاده می‌شود، در حالی که سروو برای کنترل دقیق‌تر موقعیت، سرعت و حرکت دینامیکی طراحی شده است. بنابراین نوع نیاز کنترلی دستگاه مشخص می‌کند کدام راهکار مناسب‌تر است.
هنگام تعویض سروو موتور قدیمی چه مواردی باید بررسی شود؟
کد کامل موتور و درایو، توان، سرعت، گشتاور، نوع انکودر، ترمز، فلنج، قطر شفت، کابل‌ها و سازگاری نسل جدید با تجهیزات موجود باید بررسی شود. مشابه بودن توان دو موتور برای جایگزینی مستقیم کافی نیست.
