ایمنی ساختمان‌های مسکونی از نظر برق‌گرفتگی و صاعقه، به یک ضرورت انکارناپذیر تبدیل شده است. یکی از مهم‌ترین راهکارها برای تأمین این ایمنی، اجرای صحیح چاه ارت یا سیستم اتصال به زمین است. این سیستم با انتقال جریان‌های ناخواسته به زمین، از خطرات احتمالی برای ساکنین و تجهیزات جلوگیری می‌کند. اجرای چاه ارت در ساختمان‌های مسکونی به‌ویژه در آپارتمان‌ها، نه‌تنها یک الزام فنی طبق مقررات برق ساختمان است، بلکه نقش مهمی در افزایش طول عمر وسایل برقی و حفظ جان انسان‌ها دارد.
در این مقاله، مراحل اصولی اجرای چاه ارت برای ساختمان‌های مسکونی را به‌زبان ساده توضیح می‌دهیم و در کنار آن، قیمت حدودی تجهیزات مورد نیاز مانند قیمت سیم مسی، صفحه ارت، مواد کاهنده مقاومت زمین و میله ارت را نیز ارائه می‌کنیم تا بتوانید با آگاهی کامل و هزینه‌ای مقرون‌به‌صرفه، نسبت به اجرای این سیستم حیاتی اقدام نمایید.
اهمیت چاه ارت در ساختمان‌های مسکونی
سیستم چاه ارت یا ارتینگ، یکی از اجزای حیاتی در تأمین ایمنی ساختمان‌ها در برابر خطرات الکتریکی محسوب می‌شود. این سیستم نه‌تنها در پروژه‌های صنعتی و تجاری، بلکه در ساختمان‌های مسکونی نیز کاربرد گسترده‌ای دارد و اجرای صحیح آن برای حفظ جان ساکنین و سلامت تجهیزات ضروری است.
- در ساختمان‌های تجاری و صنعتی، چاه ارت با تخلیه جریان‌های نشتی و اضافه، از برق‌گرفتگی کارکنان، آسیب به دستگاه‌ها و بروز آتش‌سوزی جلوگیری می‌کند.
- در تأسیسات برقی مانند تابلوهای توزیع، موتورخانه‌ها و مراکز کنترل، استفاده از چاه ارت الزامی است تا ایمنی کلی سیستم و تجهیزات تضمین شود.
- در ساختمان‌های مسکونی، اجرای چاه ارت یکی از مهم‌ترین اقدامات ایمنی است که با جلوگیری از انتقال جریان‌های ناخواسته به بدنه وسایل برقی، احتمال برق‌گرفتگی را به‌شدت کاهش داده و ایمنی خانه و ساکنان را تضمین می‌کند.
نحوه اجرای چاه ارت برای ساختمان مسکونی
اجرای چاه ارت در ساختمان‌های مسکونی نیاز به رعایت اصول فنی و استفاده از تجهیزات استاندارد دارد تا سیستم ارتینگ به‌درستی عمل کند و ایمنی ساکنان تضمین شود. مراحل کلی اجرای چاه ارت برای یک ساختمان مسکونی به شرح زیر است:
۱٫ انتخاب محل مناسب برای حفر چاه ارت
ابتدا باید محل مناسبی در حیاط، پارکینگ یا فضای سبز ساختمان برای حفر چاه ارت انتخاب شود. این مکان باید دور از لوله‌های آب، گاز و کابل‌های برق باشد و تا حد امکان خاک آن دارای رطوبت طبیعی باشد تا مقاومت زمین کاهش یابد.

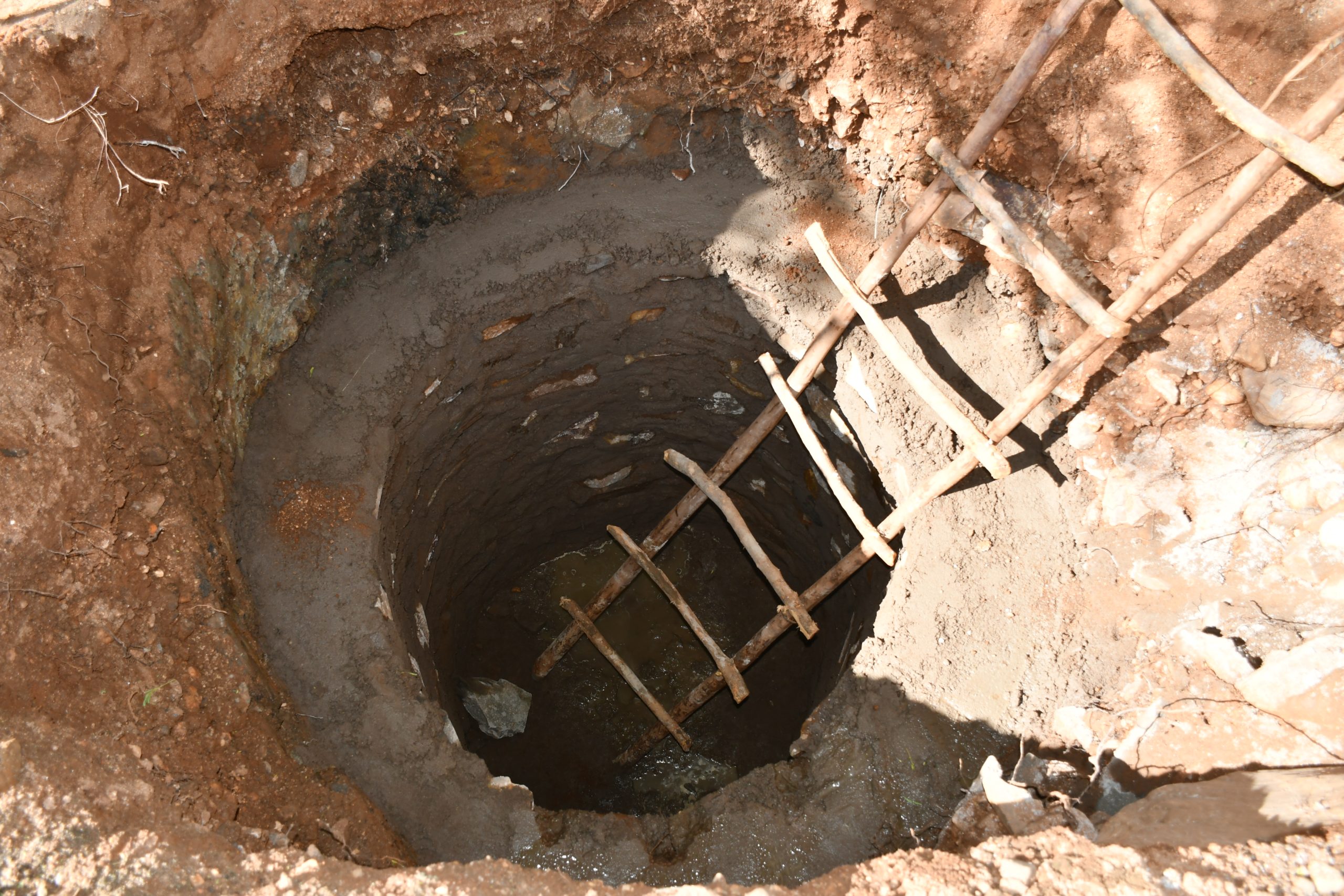

۲٫ حفر چاه با عمق استاندارد
چاه ارت معمولاً با عمق بین ۳ تا ۶ متر و قطر حدود ۸۰ سانتی‌متر حفر می‌شود. عمق نهایی به نوع خاک، میزان رطوبت و مقاومت زمین بستگی دارد. هرچه خاک خشک‌تر باشد، عمق چاه باید بیشتر باشد تا مقاومت مناسب تأمین شود.
۳٫ نصب تجهیزات ارت
در کف چاه، صفحه مسی با ابعاد استاندارد (معمولاً ۵۰×۵۰ سانتی‌متر یا ۵۰×۶۰ سانتی‌متر) به همراه سیم مسی نمره بالا نصب می‌شود. صفحه مسی به سیم ارت متصل و محل اتصال به دقت جوش داده یا با کلمپ مسی فیکس می‌شود تا اتصال کاملاً مطمئن باشد.
۴٫ پر کردن چاه با مواد کاهنده مقاومت زمین
پس از نصب تجهیزات، چاه با مواد کاهنده مقاومت مانند بنتونیت، ژل ارت یا ترکیبات مخصوص پر می‌شود. (برای دریافت قیمت بنتونیت کلیک کنید) این مواد باعث افزایش رسانایی خاک، جذب رطوبت و کاهش مقاومت زمین می‌شوند. سپس لایه‌هایی از خاک رس، آب و خاک مرطوب بر روی مواد قرار می‌گیرد تا پایداری چاه حفظ شود.
۵٫ نصب دریچه بازدید و اتصال به تابلو برق
در نهایت، یک دریچه بازدید استاندارد برای دسترسی آینده نصب شده و سیم ارت به تابلو اصلی برق ساختمان یا شینه ارت متصل می‌شود. این اتصال باید توسط فرد متخصص بررسی و تایید شود تا عملکرد صحیح آن تضمین گردد.
قیمت اجرای چاه ارت برای ساختمان مسکونی در سال ۱۴۰۴
هزینه اجرای چاه ارت برای ساختمان‌های مسکونی به عوامل متعددی بستگی دارد که مهم‌ترین آن‌ها شامل نوع خاک، عمق مورد نیاز، متراژ سیم مسی، نوع صفحه ارت، شمش مسی و مواد کاهنده مقاومت زمین می‌باشد. همچنین محل پروژه (مثلاً شهرهای مرطوب یا خشک) نیز تأثیر مستقیمی بر عمق چاه و مقدار مواد مصرفی دارد. مهم‌ترین فاکتورهایی که بر قیمت نهایی تأثیر می‌گذارند عبارتند از:
- نوع خاک محل پروژه (خشک یا مرطوب بودن خاک و میزان مقاومت زمین)
- عمق چاه ارت مورد نیاز (هرچه مقاومت خاک بیشتر باشد، عمق چاه باید بیشتر شود)
- نوع و خلوص صفحه مسی مورد استفاده
- مقدار سیم مسی و مواد کاهنده مصرف‌شده
- نوع صاعقه‌گیر، دریچه بازدید و تجهیزات جانبی
- دستمزد اجرا و محل پروژه (در تهران یا شهرستان‌ها)
برای دریافت قیمت دقیق با توجه به موقعیت ساختمان شما و شرایط زمین، می‌توانید با کارشناسان ما در فروشگاه سرزمین مس تماس بگیرید و مشاوره رایگان دریافت کنید.
📞 تماس با ما: ۰۹۱۲۹۵۸۵۸۲۹
مزایای استفاده از چاه ارت در ساختمان مسکونی
استفاده از سیستم چاه ارت در ساختمان‌های مسکونی نه‌تنها یک توصیه ایمنی، بلکه یک الزام فنی طبق استانداردهای برق ساختمان است. در ادامه مهم‌ترین مزایای اجرای چاه ارت را مشاهده می‌کنید:
- محافظت از جان ساکنین در برابر خطر برق‌گرفتگی
- جلوگیری از آتش‌سوزی‌های ناشی از اتصال کوتاه یا نشتی برق
- افزایش عمر مفید وسایل برقی از طریق تثبیت ولتاژ و جلوگیری از نوسانات
- ایمنی تابلو برق و سیستم توزیع
- کاهش خطرات ناشی از صاعقه و تخلیه الکتریکی
- الزام قانونی برای دریافت تأییدیه پایان کار از سازمان برق
اجرای اصولی این سیستم، امنیت محیط زندگی شما را تضمین کرده و در برابر حوادث احتمالی، آسودگی خاطر بیشتری به شما می‌بخشد.
ابعاد چاه مناسب چاه ارت چیست؟
ابعاد چاه ارت به عوامل مختلفی مانند نوع خاک، رطوبت محیط و مقاومت ویژه زمین بستگی دارد، اما به‌طور کلی، چاه ارت با عمق حداقل ۳ تا ۴ متر و قطر حدود ۸۰ تا ۱۰۰ سانتی‌متر حفر می‌شود. در مناطقی با مقاومت زمین بالا یا خاک خشک، ممکن است نیاز به عمق بیشتر (تا ۶ متر) یا استفاده از مواد کاهنده مقاومت مانند بنتونیت و زغال باشد. همچنین، فاصله چاه ارت از ساختمان و تاسیسات زیرزمینی باید حداقل ۱٫۵ تا ۲ متر باشد تا از تخریب الکترودها جلوگیری شود. رعایت این ابعاد و استانداردها، مقاومت زمین را به حد مطلوب (کمتر از ۵ اهم) می‌رساند.
۷ سوال متداول درباره نحوه اجرای چاه ارت برای ساختمان مسکونی
۱- چاه ارت چیست و چرا برای ساختمان مسکونی ضروری است؟
پاسخ: چاه ارت یک سیستم اتصال به زمین است که برای انتقال جریان های ناخواسته (مانند صاعقه یا نشتی برق) به زمین استفاده می‌شود. این سیستم از برق گرفتگی، آسیب به تجهیزات الکتریکی و آتش سوزی جلوگیری می‌کند و مطابق استانداردهای ایمنی الزامی است.
۲- بهترین مکان برای حفر چاه ارت در ساختمان کجاست؟
پاسخ: چاه ارت باید در محلی با خاک مرطوب و دور از فونداسیون ساختمان (حداقل ۱.۵ متر فاصله) حفر شود. همچنین بهتر است در نقاطی که امکان دسترسی آسان برای بازرسی و تست وجود دارد، اجرا شود.
۳- عمق و قطر استاندارد چاه ارت چقدر است؟
پاسخ: عمق چاه معمولاً بین ۳ تا ۶ متر (بسته به مقاومت خاک) و قطر آن حدود ۸۰ تا ۱۰۰ سانتی‌متر است. در خاک‌های خشک یا سنگی، عمق بیشتر یا استفاده از مواد کاهنده مقاومت (مثل بنتونیت) ضروری است.
۴- الکترود ارت (میله ارت) چه ویژگی‌هایی باید داشته باشد؟
پاسخ: الکترود ارت معمولاً از جنس مس یا گالوانیزه گرم با قطر حداقل ۱۶ میلی‌متر و طول ۲ تا ۳ متر است. این میله باید به صورت عمودی در چاه نصب شده و با سیم مسی به سیستم ارت ساختمان متصل شود.
۵- مواد مورد استفاده در چاه ارت (بنتونیت و زغال) چه نقشی دارند؟
پاسخ: بنتونیت رطوبت خاک را حفظ کرده و مقاومت زمین را کاهش می‌دهد. زغال نیز به دلیل رسانایی بالا، جریان را بهتر به زمین منتقل می‌کند. ترکیب این مواد با خاک معمولی، عملکرد چاه ارت را بهبود می‌بخشد.
۶- چگونه می‌توان مقاومت چاه ارت را اندازه‌گیری کرد؟
پاسخ: مقاومت چاه ارت باید با دستگاه مگر (ارت تستر) اندازه‌گیری شود. مقدار مطلوب آن معمولاً کمتر از ۵ اهم است. اگر مقاومت بالا باشد، باید از الکترودهای بیشتر یا مواد کاهنده استفاده کرد.
۷- آیا چاه ارت نیاز به بازرسی و نگهداری دارد؟
پاسخ: بله، چاه ارت باید حداقل سالی یک بار از نظر مقاومت و اتصالات بررسی شود. خشک شدن خاک، خوردگی سیم‌ها یا آسیب به الکترودها می‌تواند عملکرد سیستم را مختل کند.
این موارد از اصول اولیه اجرای چاه ارت برای ساختمان‌های مسکونی هستند و رعایت آن‌ها ایمنی ساکنین و تجهیزات را تضمین می‌کند.
اگر به دنبال اجرای چاه ارت با کیفیت و مطابق با استانداردهای روز هستید، پیشنهاد می‌کنیم به سایت سرزمین مس مراجعه کنید یا با شماره ۰۹۱۲۹۸۵۸۵۲۹ تماس بگیرید. این مجموعه با سال‌ها تجربه در زمینه سیستم‌های ارتینگ، استفاده از بهترین مواد (مانند بنتونیت و الکترودهای مس)، اجرای حرفه‌ای و تست مقاومت دقیق، خدمات قابل‌اعتمادی را ارائه می‌دهد. برای مشاوره رایگان و دریافت قیمت، همین امروز با کارشناسان سرزمین مس در تماس باشید.
